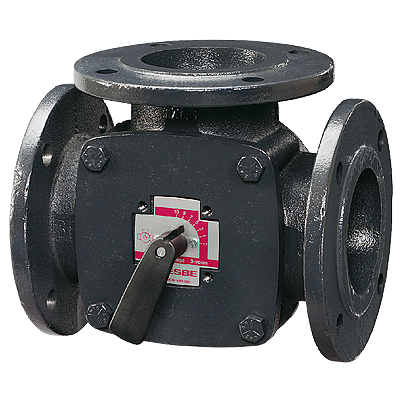

Směšovací ventil
3F
- Vynikající regulace pro nejlepší výsledky směšování a přepínání až do 6 barů (PN6).
- Široká škála velikostí až do DN150.
- Dlouhá životnost a odolnost.
- Perfektní shoda mezi ventilem a servopohony ESBE
Řadu 3F tvoří trojcestné ventily s přírubovým připojením PN6, vhodné pro směšování a přepínání až do 6 barů. Ventily jsou vyrobeny z vysoce kvalitní litiny, která umožňuje použití v topných a chladicích rozvodech. Řada 3F je k dispozici ve velikosti DN20-150 a dodává se s přírubou PN6 vhodnou pro rozměry přírubového potrubí PN6. Ventil se skvěle kombinuje se servopohony a regulátory ESBE.
Sortiment
Podpora instalace
Provoz
Příklady instalace
Dokumenty
| Název | Stahování |
| Návod k instalaci, 3F |
|
Technické údaje
Technické údaje
| Tlaková třída: | PN6 |
| Netěsnost v %: | Směšování: max. 1,5; Přepínání: max. 1,0 |
| max. diferenční tlaková ztráta: | 50 kPa |
| Regulační rozsah Kv/Kv min: | 100 |
| Připojení: | Příruba, EN 1092-2 |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % |
| Médium, směsi vody a ethanolu: | max. 28 % |
| Teplota média, max.: | +110 °C |
| Teplota média, min.: | -10 °C |
| Materiál, tělo ventilu: | Litina EN-JL 1030 |
| Materiál, šoupátko DN20-25: | Mosaz, CW 614N |
| Materiál, šoupátko DN32-150: | Mosaz, CW 614N a nerezavějící ocel |
| Materiál, pouzdro DN20-25: | Plast |
| Materiál, pouzdro DN32-150: | Mosaz DZR, CW 602N |
| Materiál, stupnice DN20-25: | Zinek |
| Materiál, stupnice DN32-150: | Litina |
| Materiál, o-kroužky: | EPDM |
Shoda
SI 2016 No. 1105 (UK)
Charakteristiky ventilů

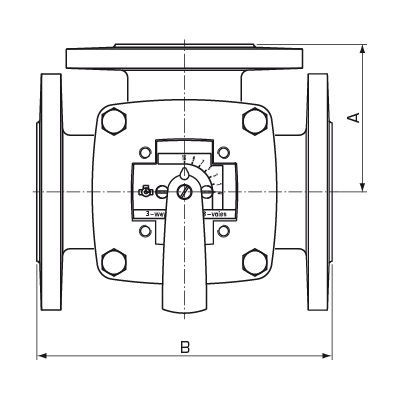

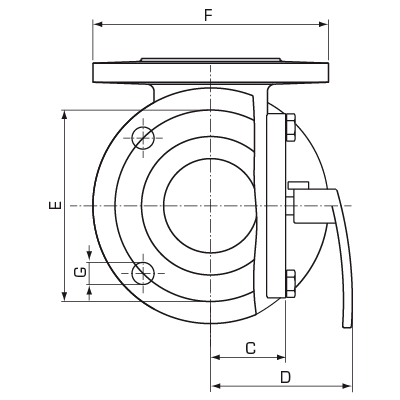

Dimenzování
Příslušenství a náhradní díly
Náhradní díly
| Č. výr. | Reference | Označení | Poznámka | Návod | |
 |
17000300 | ESBE Spojovací sada č. 1 (DN20-65) | |
||
 |
17000400 | ESBE Spojovací sada č. 2 (DN80-150) | |
||
 |
17000800 | K1C | ESBE K 1C Kompletní vnitřek | 3F DN20-25, 3G DN20-40 (F120-125, G119-138) | |
 |
17001100 | K2A-S | ESBE K 2A-S Kompletní vnitřek | 3F DN32-40, 3G DN50 (F132-140, G151) | |
|
17001400 | K3A-S | ESBE K3A-S Kompletní vnitřek | 3F DN50-65 | |
|
17001700 | K4-S | ESBE K 4-S Kompletní vnitřek | 3F DN80 | |
|
17001800 | K5A-S | ESBE K 5A-S Kompletní vnitřek | 3F DN100 (F1100) | |
|
17002000 | K5B-S | ESBE K5B-S Kompletní vnitřek | 3F DN125 | |
|
17002100 | K6-S | ESBE K 6-S Kompletní vnitřek | 3F DN150 (F1150) | |
 |
98080120 | ESBE Páčka | Nahrazuje Ovládací knoflík č. výr. 17007500 a páčku č. výr. 98360010 | |
Montážní sady
| Č. výr. | Reference | Označení | Poznámka | Návod | |
 |
16051300 | 900 | ESBE 900 Montážní sada pro ventily řady ESBE MG, G, F, BIV, T, TM, H, HG. | Řada 90, CRA120, CRC120. Dodává se se servopohonem nebo regulátorem. | |
Oblast stahování
Oblast stahování
| Typ | Náhled | Stahování |
| Technický list | 3F |
|
| Návod k instalaci | 3F |
|
| Certifikát | Prohlášení o shodě, 3F (en) |
|
| Certifikát | Prohlášení o shodě UKCA, 3F (en) |
|
| Certifikát | Prohlášení o stavebních výrobcích BPD3, 3F (en) |
|
| Certifikát | Certifikát EAC (RU), 3F |
|
| Certifikát | Certifikát UKRSEPRO (UA), 3F |
|
| Obrázek | 3F, vysoké rozlišení |
|
| 2D obrázek | 3F |
|
| 3D výkres (soubor stp) | 3F, DN20 |
|
| 3D výkres (soubor stp) | 3F, DN25 |
|
| 3D výkres (soubor stp) | 3F, DN32 |
|
| 3D výkres (soubor stp) | 3F, DN40 |
|
| 3D výkres (soubor stp) | 3F, DN50 |
|
| 3D výkres (soubor stp) | 3F, DN65 |
|
| 3D výkres (soubor stp) | 3F, DN80 |
|
| 3D výkres (soubor stp) | 3F, DN100 |
|
| 3D výkres (soubor stp) | 3F, DN125 |
|
| 3D výkres (soubor stp) | 3F, DN150 |
|
