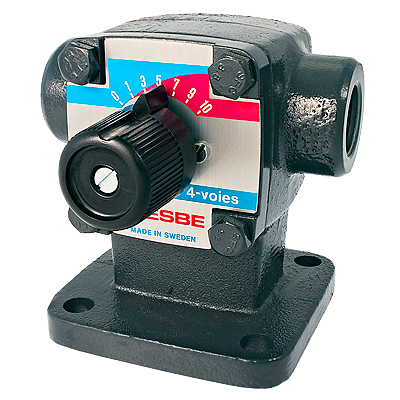

Směšovací ventil
T
- Vynikající regulace pro nejlepší výsledky dvojitého směšování až do 6 barů (PN6).
- Speciální varianta pro montáž přímo na kotel.
- Kompaktní a se snadnou instalací na kotle.
- Dlouhá životnost a odolnost.
- Perfektní shoda mezi ventilem a servopohony ESBE.
Řada T obsahuje čtyřcestné ventily pro tovární montáž na kotle a je vhodná pro dvojité směšování až do 6 barů. Ventily jsou vyrobeny z vysoce kvalitní litiny, která umožňuje použití v rozvodech kotlů. Řada T je k dispozici ve velikosti DN20-25 a je vybavena jedním typem připojení. Ventil se skvěle kombinuje se servopohony a regulátory ESBE.
Sortiment
Technické údaje
Technické údaje
| Tlaková třída: | PN6 |
| Provozní úhel: | 90 ° |
| Krouticí moment, max.: | 5 Nm |
| Netěsnost v %: | max. 1,5 |
| Připojení: | Vnitřní závit (Rp), EN 10226-1 |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % |
| Médium, směsi vody a ethanolu: | max. 28 % |
| Teplota média, max.: | +110 °C |
| Teplota média, min.: | -10 °C |
| Materiál, tělo ventilu: | Litina EN-JL 1030 |
| Materiál, šoupátko/vřeteno: | Mosaz, CW 614N |
| Materiál, pouzdro: | Plast |
| Materiál, stupnice: | Zinek |
| Materiál, o-kroužky: | EPDM |
Shoda
SI 2016 č. 1105 (UK)
Charakteristiky ventilů
Příslušenství a náhradní díly
Náhradní díly
| Č. výr. | Reference | Označení | Poznámka | Návod | |
 |
17000300 | ESBE Spojovací sada č. 1 (DN20-65) |  |
||
 |
17006500 | V1T | ESBE V1T Kompletní vnitřek | 4H DN20-25, T DN20-32 | |
 |
98080120 | ESBE Páčka | Nahrazuje Ovládací knoflík č. výr. 17007500 a páčku č. výr. 98360010 | |
Oblast stahování
Oblast stahování
| Typ | Náhled | Stahování |
| Technický list | T |
|
| Certifikát | Prohlášení o shodě, T (en) |
|
| Certifikát | Prohlášení o shodě UKCA, T (en) |
|
| Certifikát | Prohlášení o stavebních výrobcích BPD3, T (en) |
|
| Certifikát | Certifikát EAC (RU), T |
|
| Certifikát | Certifikát UKRSEPRO (UA), T |
|
| Obrázek | T, vysoké rozlišení |
|
| 2D obrázek | T |
|
