Ventilblock
VMB400, VMB500
- Alles in einem, einfache Montage
- Verbrühungs- und Legionellenschutz
- Regulierungspräzision
Die Serie VMB400/VMB500 ist ein kompakter Ventilblock zur Warmwasserspeicherung. Im Ventilblock sind folgende Komponenten integriert: Rückschlag- und Abschaltfunktion und Anschlüsse für Sicherheitsventil, Vakuumventil usw. Das einlaufende Warmwasser wird durch ein thermisches Mischventil der Serie VTA320/VTA520 geregelt.
Produktpalette
VMB523, Klemmverschraubung

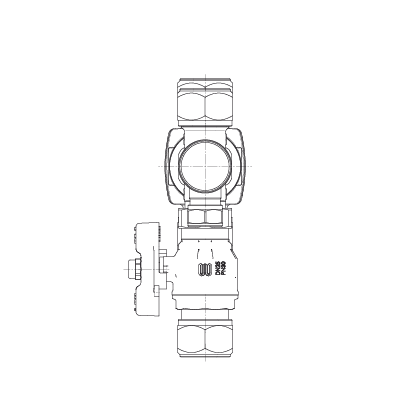

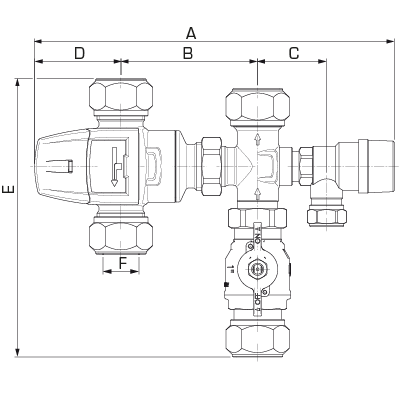

| Art. Nr. | Bezeichnung | DN | Kvs | Sicherheitsventil [MPa] | Sicherheitsventil [bar] | Connection F | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Gewicht [kg] |
| 31510100 | VMB523 | 25 | 3,2 | 0,9 | 9 | KLF 28 mm | 250 | 48 | 95 | 60 | 193 | 2,1 |
Einbauhilfe
Einbaubeispiele
Dokumente
| Name | Herunterladen |
| Montageanweisung VMB400, VMB500 |
|
Technische Daten
Technische Daten
| Druckstufe: | PN 10 |
| Max. Differenzdruck, Mischen: | 0,3 MPa |
| Mediumtemperatur, max.: | +95 °C |
| Temperaturstabilität: | ±2 °C * Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 4 l/min. Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10°C. |
| Temperaturbereich: | VMB400: 35-60 °C; VMB500: 45-65 °C |
| Material, Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt: | Entzinkungsbeständiges Messing DZR |
| Anschluss, Innengewinde (G): | ISO 228/1 |
| Anschluss, Klemmfitting (KLF): | EN 1254-2 |
Konformität
SI 2016 No. 1105 (UK)
ÜA R-15.2.4-22-17605 (AT)
Zubehör- und ersatzteile
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Bedienungsanleitung | |
 |
31350500 | VTA323 | ESBE VTA323 Mischautomat 35-60°C 20-1,5 KLF22 | Anschluss KLF22 | |
 |
31620200 | VTA522 | ESBE VTA522 Mischautomat 45-65°C G1" 20-3,2 | |
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | VMB400, VMB500 |
|
| Montageanweisung | VMB400, VMB500 |
|
| Zertifikate | Konformitätserklärung, VMB400 (en) |
|
| Zertifikate | Konformitätserklärung, VMB500 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, VMB400 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, VMB500 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, VMB400 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, VMB500 (en) |
|
| Zertifikate | ÜA R-15.2.4-22-17605 (AT), VMB400/VMB500 |
|
| Zertifikate | KIWA-21-DW-10120, VMB400 |
|
| Zertifikate | KIWA-21-DW-10123, VMB400 |
|
| Zertifikate | KIWA-21-DW-10122, VMB500 |
|
| Zertifikate | EAC Zertifikat (RU), VMB400 |
|
| Zertifikat | UKRSEPRO Zertifikat (UA), VMB400/VMB500 |
|
| Genehmigungen | PZH-Zertifikat (PL), VMB400/VMB500 |
|
| Bild | VMB423, hochauflösend |
|
| Bild | VMB423 mit Sicherheitsventile, hochauflösend |
|
| Bild | VMB523, hochauflösend |
|
| 2D Bild | VMB400 |
|
| 2D Bild | VMB500 |
|
