Produktpalette

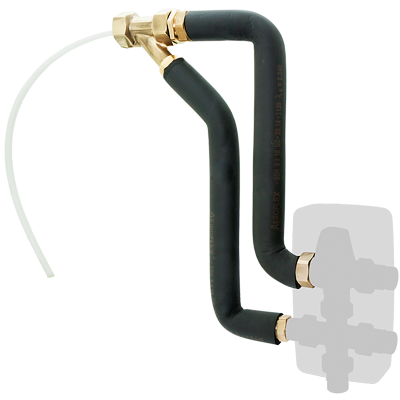

VTR801, Innengewinde


Art. Nr. | Bezeichnung | Anschluss E | Anschluss F | Anschluss G | A [mm] | B [mm] | C [mm] | D [mm] | Gewicht [kg] |
31405010 | VTR801 | Rp 1" | G ¾" | G 1" | 404 | 244 | 275 | 75 | 1,35 |
Technische Daten
Technische Daten
Druckstufe: | PN 10 |
Betriebsdruck: | 1,0 MPa |
Lanzenrohr: | PE-Xc, Ø8x1 mm, Länge: 1,5 m |
Mediumtemperatur, kontinuierlich max. | +95 °C |
Mediumtemperatur, vorübergehend max. | +110 °C |
Mediumtemperatur, min.: | 0 °C |
Material, Lanzenrohr PE-Xc: | PE-HD, ohne EVOH-Beschichtung |
Material, T-Stück und andere Bauteile mit Mediumkontakt: | CUPHIN, Edelstahl |
Anschlüsse, Innengewinde (Rp): | EN 10226-1 |
Anschlüsse, Innengewinde (G): | ISO 228/1 |
Konformität
SI 2016 No. 1105 (UK)
4MS/KTW-BWGL

ÜA R-15.2.4-22-17605 (AT)
