Rökgastermostat
CTF150
- På/av-brytare baserad på rökgastemperaturen.
- Brytartemperatur mellan 20 °C och 240 °C.
Serie CTF150 används vanligtvis för till/från-styrning av cirkulationspumpar och laddgrupper. Rökgastermostaten består av en temperatursond som är ansluten till brytaren. Brytaren används för att styra strömförsörjningen till en cirkulationspump eller laddgrupp med en inbyggd cirkulationspump.
CTF150-serien kan även användas i värmeanläggningar med flera värmeaggregat för byte från fastbränslepannor till olje- eller gaspannor.
Temperatursonden kan monteras direkt på utsidan av rökgasröret eller inne i röret med hjälp av dykröret, serie CTF851. Brytaren är enkel att montera på väggen.
Produktsortiment
CTF15x
![Prod_CTF150_verA_issueA_lr.png](/storage/4F5748CA2123828B88656AEF7A7794C82F77710EF40C1D0C6BEE6911B45D9A14/c24058d78789450ba7e80b052b1c04a5/160-160-0-png.Png/media/ce49398348984fdf87d237aede053051/Prod_CTF150_verA_issueA_lr.png)
![CTF150 front_A-01.png](/storage/1057CB2EDEBB53660EF36755EF1A138F36D2178CE735CFCA422843E8B23EAA7B/b8ff9f3e13904bc8aa2c471f0c05a4f9/160-160-0-png.Png/media/f2dcb44eec6b410f8fb57267e5db5cce/CTF150%20front_A-01.png)
![CTF150 side_A-01.png](/storage/7E6E6A5428BF2E36F8451AE215F0B52052B6A9620CD87A3A4593C64C5EA28AAA/e9bdc48b39c0462982ee07dd39b5533b/160-160-0-png.Png/media/0f6cf0350b304e25839c44100659c7ae/CTF150%20side_A-01.png)

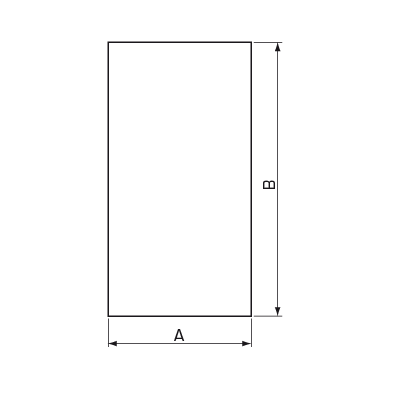

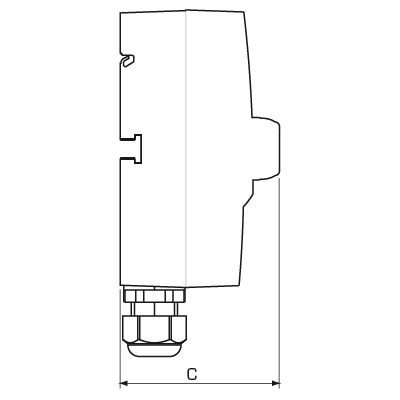

Art.nr. | Referens | Brytarens temperaturområde [°C] | Max. temperatur sond [°C] | A [mm] | B [mm] | C [mm] | Vikt [kg] | RSK-nr. |
56020100 | CTF151 | 20 - 240 | 500 | 53 | 120 | 70 | 0,2 | 5100226 |
Tekniska data
Tekniska data
Kapslingsklass: | IP54 (EN 60529) |
Hysteres: | 7 % av skalområdet |
Kontaktklass: | N/C kontakt, max. 16(2,5)A 230 VAN/O kontakt, max. 6,3(2,5)A 230 VAC; min. 24V AC/DC, 100mA |
Vikt: | 0,2 kg |
Temperatursond: | Ø6 mm x 96 mm |
Ledning: | Ø1,5 mm x 1500 mm |
Dykrör: | Ø8 mm x 0,75 mm, längd 100 mm |
Omgivningstemperatur, Lagring: | -30 °C till +50 °C |
Omgivningstemperatur, Drift: | 0 °C till +50 °C |
Material, Kåpa: | Plast ABS |
Material, Botten: | Plast PA (förstärkt) |
Material, Temperatursond: | Rostfritt stål (CrNi, 1.4301) |
Material, Temperatursond isolering: | PVC-slang i plast |
Material, Dykrör: | Rostfritt stål (CrNi, 1.4571) |
Konformitet
![Konformitet](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr. 1091
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Elkoppling
Tillbehör och reservdelar
Tillbehör
Artnr. | Referens | Benämning | RSK-nr. | |
![]() |
56020200 | CTF851 | ESBE CTF851 Dykrör | 5100228 |
Nedladdningsområde
Nedladdningsområde
Typ | Förhandsgranska | Ladda ner |
Produktdatablad | CTF150 |
|
Bruksanvisning | CTF150 |
|
Certifikat | Konformitetsdeklaration, CTF150 (en) |
|
Certifikat | Konformitetsdeklaration UKCA, CTF150 (en) |
|
Certifikat | EAC-certifikat (RU), CTF150 |
|
Certifikat | UKRSEPRO-certifikat (UA), CTF150 |
|
Bild | CTF150, high res |
|
2D-bild | CTF150 |
|
Applikationer
Applikationer
Effektiv laddning av ackumulatortank med tillgänglig säkerhetsutrustning.
