Cirkulationssats
VTR300, VTR500
- Varmvatten tillgängligt direkt
- Enkel allt-i-ett-installation
- Skållningsskydd
- Isolering för minimerad energiförlust
- VTR500 för flerfamiljshus
Serien VTR300 och VTR500 för installationer för varmvattencirkulation. Cirkulationssatsen ger direkt tillgång till varmvatten, skållningsskydd och komfort på ett kompakt och effektivt sätt. Eftersom enheten består av enbart termostatiska (icke-elektriska) komponenter är den helt fristående och möjliggör en mycket enkel installation. Alla kopplingar och backventiler medföljer.
Produktsortiment
VTR322, Utvändig gänga

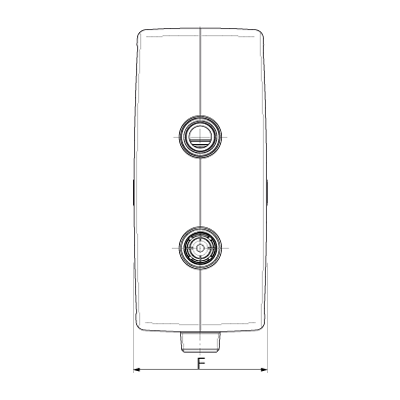

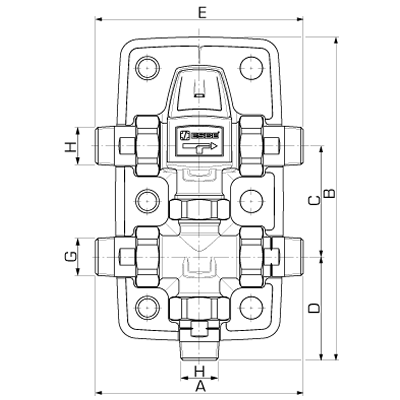

| Art.nr. | Referens | Temperaturområde [°C] | Kvs | Anslutning G | Anslutning H | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
| 31400100 | VTR322 | 35 - 60 | 1,6 | R ¾" | R ¾" | 140 | 219 | 75 | 70 | 140 | 90 | 1,45 | 4923815 |
| 31400200 | VTR322 | 45 - 65 | 1,6 | R ¾" | R ¾" | 140 | 219 | 75 | 70 | 140 | 90 | 1,45 | 4923831 |
| 31400300 | VTR322 | 50 - 75 | 1,6 | R ¾" | R ¾" | 140 | 219 | 75 | 70 | 140 | 90 | 1,45 | 4923832 |
VTR522, Utvändig gänga
| Art.nr. | Referens | Temperaturområde [°C] | Kvs | Anslutning G | Anslutning H | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
| 31400400 | VTR522 | 45 - 65 | 3,5 | R ¾" | R 1" | 154 | 257 | 100 | 75 | 164 | 100 | 2,2 | 4923833 |
| 31400500 | VTR522 | 50 - 75 | 3,5 | R ¾" | R 1" | 154 | 257 | 100 | 75 | 164 | 100 | 2,2 | 4923834 |
Tekniska data
Tekniska data
| Tryckklass: | PN 10 |
| Driftstryck: | 1,0 MPa |
| Max. differentialtryck, Blandning: | 0,3 MPa |
| Mediatemperatur, max.: | +95 °C |
| Temperaturstabilitet: | VTR300: ±2 °C *; VTR500: ±4 °C **; * Gäller vid oförändrat varm-/kallvattentryck med minimum flöde 4 l/min. Minsta temperaturdifferens mellan tillfört varmvatten och blandat vattenutlopp 10°C.; ** Gäller vid oförändrat varm-/kallvattentryck med minimum flöde 9 l/min. Minsta temperaturdifferens mellan tillfört varmvatten och blandat vattenutlopp 10°C. |
| Anslutningar: | Utvändig gänga (R), EN 10226-1 |
| Material, Ventilhus och övriga vätskeberörda metalldelar: | Avzinkningshärdig mässing DZR |
Konformitet
SI 2016 nr. 1105 (UK)
4MS/KTW-BWGL
ÜA R-15.2.4-22-17605 (AT)
Tillbehör och reservdelar
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning |
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Produktdatablad | Installationsanvisning | |
 |
37000400 | VTA932 | ESBE VTA932 Utbytessats VTA320, 35 - 60°C | VTA320, VTR320 | 4923593 |  |
|
|
37001500 | VTA932 | ESBE VTA932 Utbytessats VTA320, 45 - 65°C | VTA320, VTR320 | 4927868 | |
|
|
37001600 | VTA932 | ESBE VTA932 Utbytessats VTA320, 50 - 75°C | VTA320, VTR320 | 4927869 | |
|
 |
37100200 | VTA952 | ESBE VTA952 Utbytessats serie VTA520, 45 - 65°C | VTA520, VTR520 | 4923613 | |
|
|
37100300 | VTA952 | ESBE VTA952 Utbytessats serie VTA520, 50 - 75°C | VTA520, VTR520 | 4923614 | |
|
 |
37202900 | BV | ESBE BV Backventilssats VTR300 | VTR322 | 4927884 | |
|
|
37203000 | BV | ESBE BV Backventilssats VTR500 | VTR522 | 4927928 | |
|
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | VTR300, VTR500 |
|
| Bruksanvisning | VTR300, VTR500 |
|
| Certifikat | Konformitetsdeklaration, VTR300 (en) |
|
| Certifikat | Konformitetsdeklaration, VTR500 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, VTR300 (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, VTR500 (en) |
|
| Certifikat | Byggvarudeklaration BPD3, VTR300/VTR500 |
|
| Certifikat | ÜA R-15.2.4-22-17605 (AT), VTR300/VTR500 |
|
| Certifikat | KIWA-21-DW-10120, VTR300 |
|
| Certifikat | KIWA-21-DW-10122, VTR500 |
|
| Certifikat | EAC-certifikat (RU), VTR300/VTR500 |
|
| Certifikat | UKRSEPRO-certifikat (UA), VTR300/VTR500 |
|
| Godkännanden | PZH-certificate (PL), VTR300/VTR500 |
|
| AMA-text | VTR320, VTR520 |
|
| Bild | VTR322, high res |
|
| Bild | VTR522, high res |
|
| Bild | VTR801, high res |
|
| 2D Bild | VTR300 |
|
| 2D Bild | VTR500 |
|
