Kulový ventil se servopohonem
MBA130
- Těsnost proti vzduchovým bublinám
- Včetně pomocného spínače
- Antikondenzační odpor zabraňující kondenzaci
- Flexibilní a se snadnou instalací
Řada ESBE MBA130 obsahuje trojcestné kulové ventily se servopohonem, určené k použití v systémech vytápění a chlazení. Ventil je vzduchotěsný proti vzduchovým bublinám podle normy EN 12266-1. Řada MBA130 je k dispozici v DN20-25 a dodává se s různými typy připojení, které vyhoví většině rozměrů potrubí. Servopohon je nainstalován na kulovém ventilu pomocí kovového čepu, který umožňuje bezpečnou, jednoduchou a rychlou montáž a demontáž servopohonu.
Sortiment
Technické údaje
Technické údaje
| Tlaková třída: | PN 32 |
| Pracovní tlak: | 3,2 MPa |
| Ovládací síla (při nominálním tlaku): | <4 Nm |
| Netěsnost: | EN 12266-1: míra vnitřní netěsnosti B, těsnost proti vzduchovým bublinám; EN 12266-1: míra vnější netěsnosti A, těsnost proti vzduchovým bublinám |
| Napájení: | 230 ± 10 % V AC, 50 Hz |
| Příkon: | Provoz motoru: 3,5 W; antikondenzační odpor: až 5 W |
| Řídicí signál: | dvoubodový SPST (jeden kontakt, jeden směr) |
| Třída krytí: | IP 44 |
| Třída ochrany: | II |
| Doba běhu 90°: | 40 s |
| Jmenovité hodnoty pomocného spínače: | 6(1) A 230 V AC |
| Točivý moment: | 10 Nm |
| Médium, voda pro vytápění: | v souladu s normou VDI2035 |
| Médium, směsi vody a glykolu: | max. 50 % (v případě příměsí s koncentrací vyšší než 20 % je nutné zkontrolovat údaje o čerpadle) |
| Teplota média, max.: | +90 °C |
| Teplota média, min.: | 0 °C |
| Okolní teplota, max.: | +50 °C |
| Okolní teplota, min.: | 0 °C |
| Připojení, vnitřní závit (G): | ISO 228/1 |
| Připojení, vnější závit (G): | ISO 228/1 |
| Materiál, tělo ventilu: | Mosaz CW 617N, poniklovaná |
| Materiál, hrdlo: | Mosaz CW 617N, poniklovaná |
| Materiál, sedlo: | PTFE |
| Materiál, o-kroužek: | FPM |
| Materiál, koule: | Mosaz CW 617N, pochromovaná |
| Materiál, podložka: | PTFE |
| Materiál, hřídel: | Mosaz CW 614N, pochromovaná |
| Materiál, o-kroužek, hřídel: | HNBR |
| Materiál, ploché těsnění: | Žáruvzdorné vlákno |
| Materiál, šroubení: | Mosaz CW 617N, poniklovaná |
| Materiál, matice: | Mosaz CW 617N, poniklovaná |
Shoda
SI 2016 No. 1105 (UK)
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 č. 1091
SI 2012 č. 3032
Dimenzování
Elektroinstalace
Oblast stahování
Oblast stahování
| Typ | Náhled | Stahování |
| Technický list | MBA130 |
|
| Návod k instalaci | MBA120/MBA130 |
|
| Certifikát | Prohlášení o shodě, MBA100 (en) |
|
| Certifikát | Prohlášení o shodě UKCA, MBA130 (en) |
|
| Certifikát | Certifikát EAC (RU), MBA130 230 V |
|
| Certifikát | Certifikát UKRSEPRO (UA), MBA130 |
|
| Certifikát | Certifikát PZH (PL), MBA130 |
|
| Obrázek | MBA132, vnější závit, vysoké rozlišení |
|
| Obrázek | MBA132, vnější závit s adaptérem, vysoké rozlišení |
|
| Obrázek | MBA135, vnitřní, vnitřní a vnější závit, vysoké rozlišení |
|

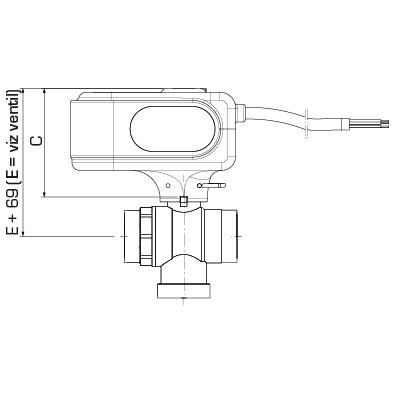

| 2D obrázek | MBA132 |
|
| 2D obrázek | MBA132 s adaptérem |
|

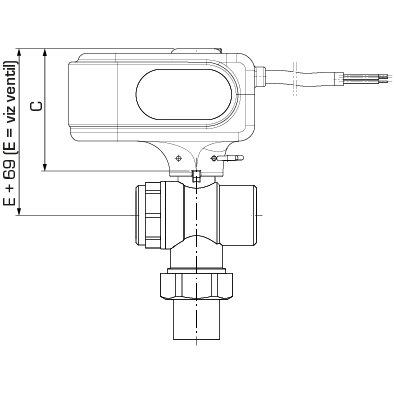

| 2D obrázek | MBA135 |
|
| 3D výkres (soubor stp) | MBA132, DN20 |
|
| 3D výkres (soubor stp) | MBA132, DN25 |
|
