Motoros golyósszelep
MBA130
- Légbuboréktól mentes
- Segédkapcsoló mellékelve
- Páralecsapódásgátló ellenállás a páralecsapódás megelőzésére
- Rugalmas és könnyen telepíthető
Az MBA130 sorozat 3-utas motoros golyóscsapokból áll, amelyek motorral használhatók fűtési és hűtési rendszerben. A szelep az EN12266-1 szabvány szerint légbuborékmentes. Az MBA130 sorozat elérhető DN20-25-ben, és a legtöbb igényt kielégítő különböző típusú csatlakozásokkal rendelkezik. A motort a golyóscsapra szerelik fel egy fémcsappal, amely lehetővé teszi a motor biztonságos, egyszerű és gyors összeszerelését/szétszerelését.
Termékválaszték
MBA132, külső menet
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)
![MBA132_front_hu_A-01.png](/storage/EBE57B9FFB2AC9578543A99513D361403634E5A753D680FDB1DF87DD0A8D348A/3a859dd44427438c8151d876b70b5092/160-160-0-png.Png/media/fb71949cb98d45afac19a2a3e1fca3d5/MBA132_front_hu_A-01.png)
Cikkszám | Hivatkozás | DN | Kvs | A csatlakozás | B csatlakozás | C csatlakozás | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Súly [kg] |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |
MBA132, külső menet adapterekkel

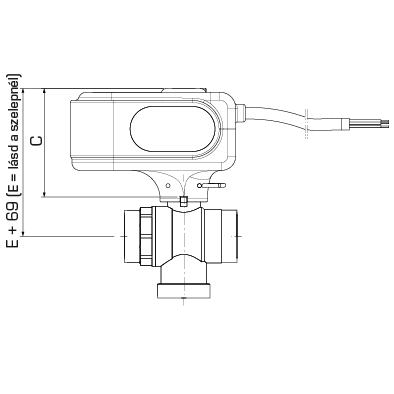

![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)
![MBA132 adapter_front_hu_A-01.png](/storage/8FF18E871C3DE3151A94A8B2614B52120A374362AAE53703C60B01CE1FF4137A/b9a88d91b02b47c5a613441a285ef36e/160-160-0-png.Png/media/bfbbd44037c6409bb08c63d166d4f2e4/MBA132%20adapter_front_hu_A-01.png)
Cikkszám | Hivatkozás | DN | Kvs | A csatlakozás | B csatlakozás | C csatlakozás | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Súly [kg] |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |

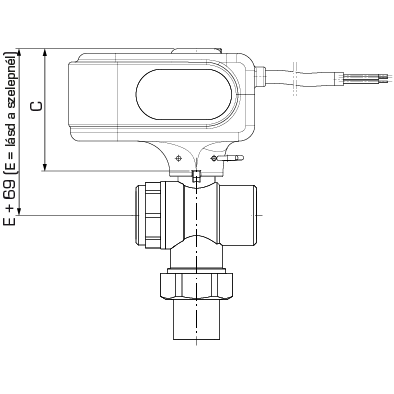

MBA135, belső, belső és külső menet
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)
![MBA135_front_hu_A-01.png](/storage/B368A8599E3C51D27BDC67E42E424265EFA1FDE06E2CD69D182165E454743B4F/f4a937d6efcb487cacb83e1ca9deae24/160-160-0-png.Png/media/abe40b74f20644818ff264b485a1b309/MBA135_front_hu_A-01.png)
Cikkszám | Hivatkozás | DN | Kvs | A csatlakozás | B csatlakozás | C csatlakozás | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Súly [kg] | Jegyzet |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | A, B csatlakozás = belső menet; C csatlakozás = külső menet |
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | A, B csatlakozás = belső menet; C csatlakozás = külső menet |
Műszaki adatok
Műszaki adatok
Nyomásosztály: | PN 32 |
Üzemi nyomás: | 3,2 MPa |
Nyomaték (névleges nyomáson): | < 4 Nm |
Áteresztési tényező: | EN 12266-1: B belső szivárgási sebesség, légbuboréktól mentes; EN 12266-1: A külső szivárgási sebesség, légbuboréktól mentes |
Tápellátás: | 230 ± 10% V AC, 50 Hz |
Energiafogyasztás: | Motor működése: 3,5 W; kondenzációgátló ellenállás: legfeljebb 5 W |
Vezérlőjel: | 2 pontos SPST (egypólusú, egylöketes) |
Burkolat minősítése: | IP44 |
Védelmi osztály: | II |
Futásidő 90°: | 40 s |
Segédkapcsoló besorolása: | 6(1) A 230 V AC |
Forgatónyomaték: | 10 Nm |
Közeg, fűtéshez használt víz: | a VDI2035 szerint |
Közeg, víz/glikol keverék: | max. 50 % (20% feletti keverék felett a szivattyú értékeit ellenőrizni kell) |
Közeghőmérséklet, max.: | +90 °C |
Közeghőmérséklet, min.: | 0 °C |
Környezeti hőmérséklet, max.: | +50 °C |
Környezeti hőmérséklet, min.: | 0 °C |
Csatlakozások, belső menet (G): | ISO 228/1 |
Csatlakozások, külső menet (G): | ISO 228/1 |
Anyag, szeleptest: | CW 617N sárgaréz, nikkellel bevont |
Anyag, test vége: | CW 617N sárgaréz, nikkellel bevont |
Anyag, ülés: | PTFE |
Anyag, O-gyűrű: | FPM |
Anyag, golyó: | CW 617N sárgaréz, krómmal bevont |
Anyag, alátét: | PTFE |
Anyag, tengely: | CW 614N sárgaréz, krómmal bevont |
Anyag, O-gyűrű, tengely: | HNBR |
Anyag, tömítés: | Hőálló szál |
Anyag, Unió: | CW 617N sárgaréz, nikkellel bevont |
Anyag, anyacsavar: | CW 617N sárgaréz, nikkellel bevont |
Megfelelőség
SI 2016, 1105. sz. (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016, 1091. sz.
SI 2012, 3032. sz.
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Méretek
Vezetékek
Letöltési terület
Letöltési terület
Típus | Előnézet | Letöltés |
Adatlap | MBA130 |
|
Beszerelési útmutató | MBA120/MBA130 |
|
Tanúsítvány | Megfelelőségi nyilatkozat, MBA100 (en) |
|
Tanúsítvány | Megfelelőségi nyilatkozat UKCA, MBA130 (en) |
|
Tanúsítvány | EAC tanúsítvány (RU), MBA130 230 V |
|
Tanúsítvány | UKRSEPRO tanúsítvány (UA), MBA130 |
|
Tanúsítvány | PZH tanúsítvány (PL), MBA130 |
|
Kép | MBA132, külső menet, nagy felbontású |
|
Kép | MBA132, külső menet adapterrel, nagy felbontású |
|
Kép | MBA135, belső, belső és külső menet, nagy felbontású |
|
2D kép | MBA132 |
|
2D kép | MBA132 adapterrel |
|
2D kép | MBA135 |
|
3D rajz (stp fájl) | MBA132, DN20 |
|
3D rajz (stp fájl) | MBA132, DN25 |
|
