Motordriven kulventil
MBA130
- Tät (provning med luftbubblor)
- Extrabrytare medföljer
- Kondenshindrande resistor för att förhindra kondens
- Kompakt och enkel att installera
Serien MBA130 är ett sortiment av motordrivna trevägs kulventiler med ställdon för användning i värme- och kylsystem. Ventilen är tät (provning med luftbubblor) enligt EN12266-1. Serien MBA130 finns i DN20–25 och levereras med olika typer av anslutningar som passar de flesta behov. Ställdonet är monterat på kulventilen med en styrtapp av metall, som gör det möjligt att montera/demontera ställdonet på ett säkert, enkelt och snabbt sätt.
Produktsortiment

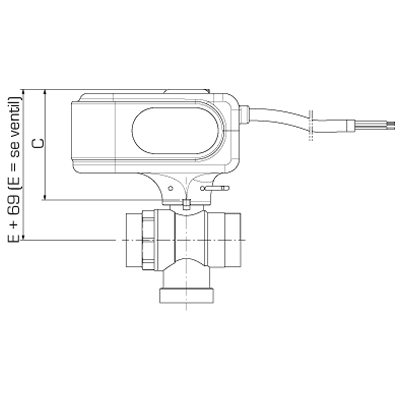

MBA132, Utvändig gänga
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)
![MBA132_front_SE_A-01.png](/storage/ACE387FBF6675EBBD9C9D7F21667DACFB273F758DD81FCF9AD6D41957BA004FE/be86de511a1848c2912b5874ca631e34/160-160-0-png.Png/media/b312d64c2d814f4286169f005c72f945/MBA132_front_SE_A-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | Anslutning C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Vikt [kg] | RSK-nr. |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 | 6251214 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 | 6251215 |

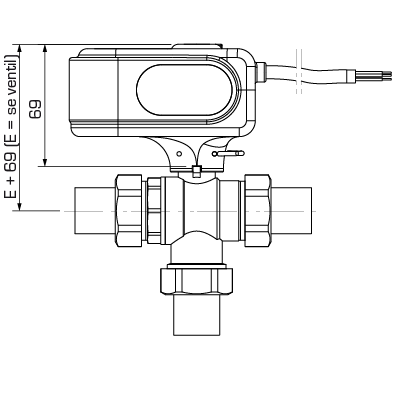

MBA132, Utvändig gänga med koppel
![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)
![MBA132 adapter_front_SE-01.png](/storage/CF5DA973F3B6A197F4B28A01F2C98550994BA28251C8C898132DBA861826FEDF/ce9b63176f434b66913ba268e3d2f664/160-160-0-png.Png/media/46b2ec07d7ec4b5595366c92ca5857fc/MBA132%20adapter_front_SE-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | Anslutning C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Vikt [kg] | RSK-nr. |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 | 5494464 |
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 | 5494465 |

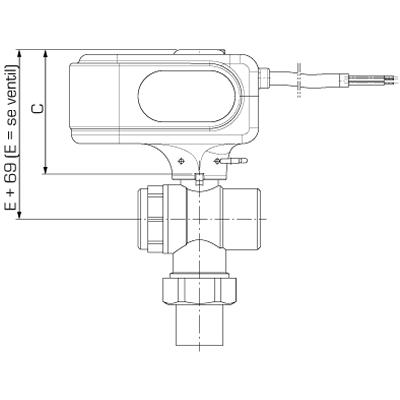

MBA135, Invändig, invändig och utvändig gänga
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)
![MBA135_front_SE_A-01.png](/storage/64E054E03F0F20E43FED3F3FEC4DA1C580956155CF9564FF118C1D8A18041E75/d5d280dbff5244bcb4d22714012fa5b7/160-160-0-png.Png/media/21b0398b779e410e87ce9dbb117c1525/MBA135_front_SE_A-01.png)
Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | Anslutning C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Vikt [kg] | Anmärkning | RSK-nr. |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Anslutning A, B = invändig gänga; anslutning C = utvändig gänga | 6251210 |
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | Anslutning A, B = invändig gänga; anslutning C = utvändig gänga | 6251211 |
Tekniska data
Tekniska data
Tryckklass: | PN 32 |
Driftstryck: | 3,2 MPa |
Vridmoment (vid nominellt tryck): | < 4 Nm |
Läckage: | EN 12266-1:internt läckage B, tät (provning med luftbubblor); EN 12266-1: externt läckage A, tät (provning med luftbubblor) |
Nätspänning: | 230 ± 10% V AC, 50 Hz |
Effektförbrukning: | Motordrift: 3,5 W; Kondenshindrande resistor: upp till 5 W |
Styrsignal: | 2-punkts SPST (Singel Pole Single Throw) |
Kapslingsklass: | IP44 |
Skyddsklass: | II |
Gångtid 90°: | 40 s |
Klassificering extrabrytare: | 6(1) A 230 V AC |
Vridmoment: | 10 Nm |
Media, Värmevatten: | enligt VDI2035 |
Media, Vatten-/glykolblandningar: | max. 50 % (vid mer än 20 % tillsats måste pumpdata kontrolleras) |
Medietemperatur, max.: | +90 °C |
Medietemperatur, min.: | 0 °C |
Omgivningstemperatur, max.: | +50 °C |
Omgivningstemperatur, min.: | 0 °C |
Anslutningar, Invändig gänga (G): | ISO 228/1 |
Anslutningar, Utvändig gänga (G): | ISO 228/1 |
Material, Ventilhus: | Mässing CW 617N, nickelplätterad |
Material, Husände: | Mässing CW 617N, nickelplätterad |
Material, Säte: | PTFE |
Material, O-ring: | FPM |
Material, Kula: | Mässing CW 617N, kromplätterad |
Material, Bricka: | PTFE |
Material, Axel: | Mässing CW 614N, kromplätterad |
Material, O-ring, axel: | HNBR |
Material, Packning: | Värmebeständigt fiber |
Material, Koppling: | Mässing CW 617N, nickelplätterad |
Material, Mutter: | Mässing CW 617N, nickelplätterad |
Konformitet
SI 2016 nr. 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr. 1091
SI 2012 nr. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
