Regulátor
CRA200
- Regulátor konstantní teploty
- Chytrý software a samočinně přizpůsobivý systém ESBE
- Nízká hladina hluku
- Přesná a precizní regulace
- Možný upgrade na regulátor s kompenzací venkovní teploty
- Možný upgrade na regulátor teploty v závislosti na pokojové teplotě
- Možný upgrade na kombinovaný regulátor na základě venkovní a pokojové teploty
- Možný upgrade na ovládání čerpadla (ZAPNUTO/VYPNUTO)
- Možné dálkové ovládání prostřednictvím pokojové jednotky (příslušenství)
Regulátor řady CRA200 je regulátor konstantní teploty s integrovaným servopohonem určený pro rotační ventily ESBE řady VRG.
Regulátory řady CRA200 jsou vybaveny chytrým softwarem a samočinně přizpůsobivým systémem ESBE, které nejen zvyšují výkon zařízení, ale umožňují upgrade regulátoru na jednotku s regulací podle pokojové teploty, ekvitermní jednotku nebo kombinovanou ekvitermní jednotku s vnitřním snímačem. V případě, že požadujete dálkové ovládání, lze připojit pokojovou jednotku pro nastavování.
Sortiment
CRA200
| Č. výr. | Označení | Napětí [V AC] | Rozsah teplot [°C] | Točivý moment [Nm] | Hmotnost [kg] | Nahrazuje | Poznámka |
| 12721100 | CRA211 | 230 | 5 ‒ 95 | 6 | 0,8 | 12720100 | |
| 12721500 | CRA215 | 230 | 5 ‒ 95 | 6 | 0,8 | 12720500 | Transformátor se zástrčkou pro Velkou Británii |
Podpora instalace
Instalace regulátoru ESBE – CRA200
Změna směru otevírání – regulátory ESBE (CRx200)
Změna cílové teploty – regulátory ESBE (CRx200)
Změna maximální/minimální teploty průtoku – regulátory ESBE (CRx200)
Použijte pokojovou jednotku jako dálkové ovládání – regulátor ESBE CRA200
Externí aktivace T2 – regulátory ESBE (CRx200)
Instalace radiového modulu pro bezdrátovou komunikaci – regulátor ESBE CRA200
Modernizujte svůj regulátor ESBE – CRA200 na CRB200
Modernizujte svůj regulátor ESBE – CRA200 na CRC200
Modernizujte svůj regulátor ESBE – CRA200 na CRD200
Příklad instalace
Tato aplikace ukazuje, jak regulovat konstantní teplotu průtoku dodávaného do topného okruhu. CRA200 reguluje a zabezpečuje nastavenou teplotu průtoku. Nastavení teploty průtoku lze provést přes pokojovou jednotku CRB912 (funkce dálkového ovládání). Když je ventil zavřený, čerpadlo topného okruhu se vypne prostřednictvím řízení čerpadla CRA913 – není vyžadováno žádné teplo.
Dokumenty
Technické údaje
Technické údaje
| Snímače: | Snímač teploty typu NTC |
| Třída krytí: | IP41 |
| Třída ochrany: | II |
| Napájení: | 230 ± 10 % V AC, 50 Hz |
| Příkon: | 10 VA |
| Točivý moment: | 6 Nm |
| Třída regulace teploty ERP: | není k dispozici |
| Příspěvek k energetické účinnosti: | není k dispozici |
| Čas běhu při maximální rychlosti: | 30 s |
| Hmotnost: | 0,8 kg |
| Dodávané součásti: | • Regulátor s integrovaným servopohonem |
| • Snímač teploty průtoku | |
| • EU adaptér 230 V | |
| Okolní teplota, max.: | +50 °C |
| Okolní teplota, min.: | +5 °C |
| Rozsah teplot, snímač teploty průtoku: | +5 až +95 °C |
Shoda
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016, 1091. sz.
SI 2012, 3032. sz.
Elektroinstalace
Příslušenství a náhradní díly
Montážní sady
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
16000500 | ARA803 | ESBE ARA803 Montážní sada pro ventily řady ESBE VRx, MG, G, F, BIV, H, HG. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
|
 |
16000600 | ARA805 | ESBE ARA805 Montážní sada pro ventily Meibes. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Objednávejte samostatně. | |
|
 |
16000700 | ARA807 | ESBE ARA807 Montážní sada pro ventily Watts. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Objednávejte samostatně. | |
|
 |
16000800 | ARA806 | ESBE ARA806 Montážní sada pro ventily Honeywell Centra Corona, řada V5433A, V5433G, V5442A, V5442G. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Objednávejte samostatně. | |
|
 |
16000900 | ARA808 | ESBE ARA808 Montážní sada pro ventily Lovato. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Objednávejte samostatně. | |
|
 |
16001000 | ARA809 | ESBE ARA809 Montážní sada pro ventily PAW. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Objednávejte samostatně. | |
|
 |
16001100 | ARA810 | ESBE ARA810 Montážní sada pro ventily WITA Minimix, Maximix, H10, H9GG, H9MS. | Řada ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Objednávejte samostatně. | |
|
Doplňky
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
16200700 | ARA801 | ESBE ARA801 Sada pomocného spínače ARA600. | |
|
|
 |
17055600 | CRA913 | ESBE CRA913 Modul ovládání čerpadla, zapnuto/vypnuto | |
|
|
 |
17056400 | CRB916 | ESBE CRB916 Komunikační radiový modul, bezdrátový | |
|
Náhradní díly
| Č. výr. | Reference | Označení | Poznámka | Technický list | Návod | |
 |
17053100 | CRA911 | ESBE CRA911 Čidlo topné vody, kabel 5 m | |
|
|
 |
17055300 | CRB912 | ESBE CRB912 Pokojová jednotka, kabel | |
|
|
|
17055500 | CRB913 | ESBE CRB913 Pokojová jednotka, bezdrátová | |
|
|
 |
17055700 | CRB914 | ESBE CRB914 Komunikační kabel, 20 m | |
|
|
 |
17056000 | CRC911 | ESBE CRC911 Venkovní snímač | |
|
|
 |
17056200 | CRA915 | ESBE CRA915 Anglická vidlice 230 V – 12 V | |
|
|
 |
17056300 | CRA911 | ESBE CRA911 EU vidlice 230 V – 12 V | |
|
Oblast stahování
Oblast stahování
| Typ | Náhled | Stahování |
| Technický list | CRA200 |
|
| Návod k instalaci | CRA200 – Montáž |
|
| Návod k instalaci | CRA210 – Nastavení |
|
| Certifikát | Prohlášení o shodě, CRA200 (en) |
|
| Certifikát | Prohlášení o shodě UKCA, CRA200 (en) |
|
| Certifikát | Prohlášení o stavebních výrobcích BPD3, CRA200 (en) |
|
| Certifikát | Certifikát EAC, CRA200 |
|
| Certifikát | Certifikát UKRSEPRO (UA), CRA200 |
|
| Obrázek | CRA211, vysoké rozlišení |
|
| Obrázek | CRA211, vysoké rozlišení |
|

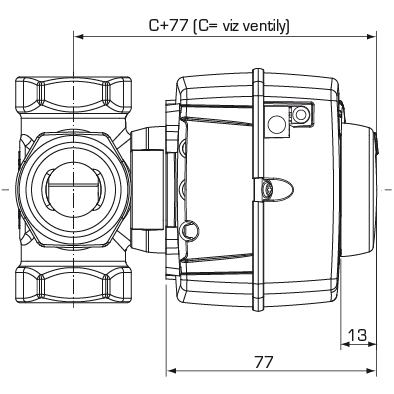

| 2D obrázek | CRA210 |
|
| 3D výkres (soubor stp) | CRA210 |
|
Související materiály
Související produkty
 |
VRG140 | Řadu VRG140 tvoří čtyřcestné ventily vhodné pro dvojité směšování. | Technický list | Návod k instalaci | ||
 |
SFK100 | Řada SFK100 je plnící jednotka určená pro kotle na tuhá paliva | Technický list | Návod k instalaci | Návod k instalaci | Návod k instalaci |
 |
CRD200 | Regulátor řady CRD200 je regulátor s integrovaným servopohonem kombinující kompenzaci vlivů počasí s regulací podle pokojového snímače. | Technický list | Návod k instalaci | Návod k instalaci | |
 |
VRG230 | Řadu VRG230 tvoří trojcestné ventily vhodné pro přepínání mezi porty. | Technický list | Návod k instalaci | ||
 |
VRB140 | Řadu VRB140 tvoří čtyřcestné ventily vhodné pro bivalentní provoz. | Technický list | Návod k instalaci | ||
 |
VRH130 | Řadu VRH130 tvoří kompaktní, flexibilní ventily vhodné pro směšování a přepínání v paralelních rozvodech. | Technický list | Návod k instalaci | ||
 |
VRB140 + CRA210 | Ventil řady VRB140 a regulátor řady CRA210 součástí sady při dodání kompletu. | ||||
 |
VRG130 | Řadu VRG130 tvoří trojcestné ventily vhodné pro směšování nebo přepínání. | Technický list | Návod k instalaci | ||
 |
VRB240 | Řadu VRB240 tvoří čtyřcestné ventily vhodné pro bivalentní provoz. | Technický list | Návod k instalaci | ||
|
VRG330 | Řadu VRG330 tvoří ventily vhodné pro vysokoprůtokové směšování nebo přepínání. | Technický list | Návod k instalaci | ||
 |
CRC200 | Regulátor řady CRC200 je regulátor s integrovaným servopohonem, s kompenzací vlivů počasí na základě venkovního snímače. | Technický list | Návod k instalaci | Návod k instalaci | Návod k instalaci |
 |
CRB200 | Regulátor řady CRB200 je regulátor s integrovaným servopohonem pracující na základě pokojové teploty. | Technický list | Návod k instalaci | Návod k instalaci | |
 |
GRF100 | Oběhová směšovací jednotka řady ESBE GRF100 je určena pro oběhové systémy vytápění vyžadující regulaci průtoku a teploty. | Technický list | Návod k instalaci | Návod k instalaci | |
 |
CRS210 | Regulátor řady CRS210 je regulátor konstantní teploty s integrovaným servopohonem pro aplikace s pitnou teplou vodou. | Technický list | Návod k instalaci | Návod k instalaci | |
 |
CRK210 | Regulátor řady CRK210 je regulátor konstantní teploty vytápění/chlazení s integrovaným servopohonem, který řídí změnu směru otevírání. | Technický list | Návod k instalaci | Návod k instalaci | |
| VRB141 + CRA211 |
Aplikace
Aplikace
Efektivní a rychlé plnění akumulační nádrže s elektrickým regulátorem.
Podlahové vytápění s regulací konstantní teploty s více zónami.
