Sada na tuhá paliva
SFK100
- Ochrana kotle
- Použitelné uvnitř i vně kotle
- Řídicí signál čerpadla s pulzně šířkovou modulací (PWM)
- Kompaktní velikost
SFK100 je plnící jednotka určená pro kotle na tuhá paliva k dispozici jako termické nebo motorizované řešení se servopohonem nebo s regulátorem konstantní teploty.
Sortiment

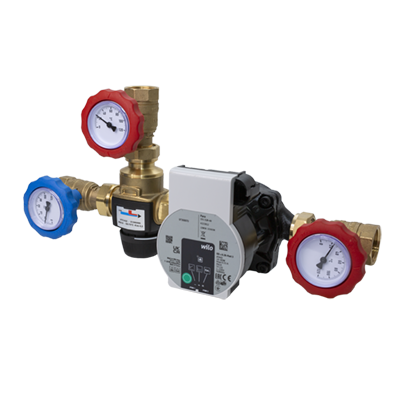

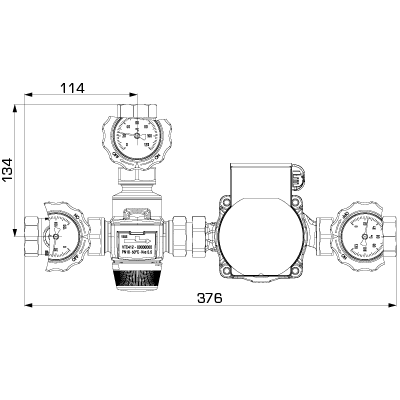

SFK120, nastavitelná teplota
![SFK121_versB.png](/storage/57B517F569208E64D7F24BE9C4C2F43A7D981B86F65B36777CA1055EDCAA5624/e2b0fc4490a545d28235487640139468/160-160-0-png.Png/media/bb742c9abb0c4892b759fbed486267b3/SFK121_versB.png)
![SFK120 front_C.png](/storage/FC544D36C2B45C2F04898E084F06C6EFA03B383E17D26F97508A27563E4FCBA5/6c1955d579d54deba6404075420f098e/160-160-0-png.Png/media/ae8010aa7a2d4f6482ff6401f0ddfc8f/SFK120%20front_C.png)
![SFK120 side_C.png](/storage/181437D7A22A3E0FA1061C1CE63EA769E3E981B1B7F5ED47D4A2B48699AB315D/86a8362b373f434e800299d73b2b6c09/160-160-0-png.Png/media/25f3e5f33939407ab7f3ed91d68d1fed/SFK120%20side_C.png)
Č. výr. | Označení | DN | Kvs | Otvírací teplota [ºC] | Teplota, po smíšení (AB) | Adaptér pro připojení | Hmotnost [kg] |
55021100 | SFK121 | 25 | 4,5 | 50–70 | 52–72 °C ± 3 °C | G 1" | 3,93 |

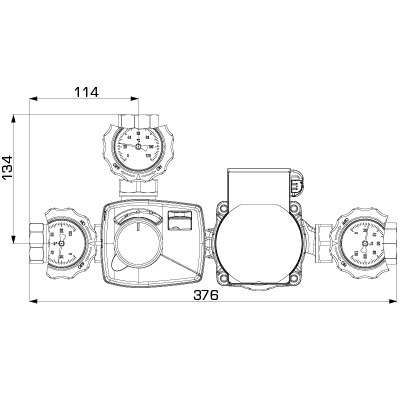

SKF130, motorizovaný směšovací ventil se servopohonem
![SFK131_versB.png](/storage/5B0022ABF37B2CDD3A14702A883097531A2566FFA5575FE545713807232207CA/5ec30e0dd996455d824d6bacd9659051/160-160-0-png.Png/media/ef4e449811ea4dd5b7304f5f56d35fa5/SFK131_versB.png)
![SFK130_SFK140 front_C.png](/storage/6ADBB922112E98E70A480186173D6903362A39A79D5FC77D1A884E8E116416F0/9a20ce8c86a2477bb23286f6361423e0/160-160-0-png.Png/media/4136e03678974b2398c0f275474d93b4/SFK130_SFK140%20front_C.png)
![SFK130_SFK140 side_C.png](/storage/86C22DC50F33DFD63539F10FEFD4C1DA25DB1EA12542D87620F5D5DB2E9E5673/7b56a0d5774447b5a33280a088a6d546/160-160-0-png.Png/media/7a15935dadc24639836d9c142d08bdc4/SFK130_SFK140%20side_C.png)
Č. výr. | Označení | DN | Kvs | Kvs ■ - ▲ | Kvs ■ - ● | Adaptér pro připojení | Hmotnost [kg] | Poznámka |
55021300 | SFK131 | 25 | 13/8 | 13 | 8 | G 1" | 4,15 | Servopohon ARA651, tříbodový 230 V AC |
SFK140, motorizovaný směšovací ventil s regulátorem
![SFK141_versB.png](/storage/9EBF319CD7382E5F055F0018045124649C948EF42EED7F85C818D7C8724D7321/6c50aafbe15147e8adda06651f62b8bf/160-160-0-png.Png/media/90b97d54ad6d4ba49a3040710898a55f/SFK141_versB.png)
![SFK130_SFK140 front_C.png](/storage/6ADBB922112E98E70A480186173D6903362A39A79D5FC77D1A884E8E116416F0/9a20ce8c86a2477bb23286f6361423e0/160-160-0-png.Png/media/4136e03678974b2398c0f275474d93b4/SFK130_SFK140%20front_C.png)
![SFK130_SFK140 side_C.png](/storage/86C22DC50F33DFD63539F10FEFD4C1DA25DB1EA12542D87620F5D5DB2E9E5673/7b56a0d5774447b5a33280a088a6d546/160-160-0-png.Png/media/7a15935dadc24639836d9c142d08bdc4/SFK130_SFK140%20side_C.png)
Č. výr. | Označení | DN | Kvs | Kvs ■ - ▲ | Kvs ■ - ● | Adaptér pro připojení | Hmotnost [kg] | Poznámka |
55021600 | SFK141 | 25 | 13/8 | 13 | 8 | G 1" | 4,67 | Regulátor CRA211 |
Technické údaje
Technické údaje
Tlaková třída: | PN 6 |
Pracovní tlak: | 0,6 MPa |
EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
Připojení: | Vnitřní závit (G), ISO 228/1 |
Médium, voda pro vytápění: | v souladu s normou VDI2035 |
Médium, směsi vody a glykolu: | max. 50 % (v případě příměsí s koncentrací vyšší než 20 % je nutné zkontrolovat údaje o čerpadle) |
Médium, směsi vody a ethanolu: | max. 28 % |
Teplota média, max.: | +100 °C |
Teplota média, min.: | 0 °C |
Okolní teplota, max.: | +50 °C |
Okolní teplota, min.: | 0 °C |
Materiál, v kontaktu s vodou |
Součásti: Mosaz, litina Materiál těsnění: PTFE, aramidové vlákno, EPDM |
Vestavěné čerpadlo
Wilo PARA STG 15-130/8-60/0 | |
Napájení: | 230 ± 10 % V AC, 50/60 Hz |
Příkon: | 2–60 W |
Třída krytí: | IP X4D |
Třída izolace: | F |
EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
Vestavěný ventil
ESBE VRG332, DN20-13 G 1" | |
max. diferenční tlaková ztráta: | 100 kPa (1 bar) |
Uzavírací tlak: | 200 kPa (2 bary) |
Netěsnost v %: | <0,05 %* |
*: | Rozdílový tlak 100 kPa (1 bar) |
Regulační rozsah Kv/Kv min: | 100 |
ESBE VTC422, DN25-4,5 50-70°C | |
max. diferenční tlaková ztráta: | 100 kPa (1 bar) |
Rozsah teplot: | 50–70 °C |
Netěsnost v %: | A-AB: Těsné uzavření; B-AB: Těsné uzavření |
Regulační rozsah Kv/Kv min, A-AB: | 100 |
Vestavěný servopohon
ESBE ARA651 | |
Řídicí signál: | trojbodový SPDT |
Napájení: | 230 ± 10 % V AC, 50 Hz |
Příkon: | 5 VA |
Doba běhu 90°: | 60 s |
Třída krytí: | IP41 |
Třída ochrany: | II |
Vestavěný regulátor
ESBE CRA211 | |
Rozsah teplot: | +5 až +95 °C |
Napájení: | 230 ± 10% V AC, 50 Hz |
Příkon: | 10 VA |
Čas běhu při maximální rychlosti: | max. 30 s |
Třída krytí: | IP41 |
Třída ochrany: | II |
Shoda
SI 2016 č. 1105
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 č. 1091
SI 2012 č. 3032
SI 2010 č. 2617
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Dimenzování
Elektroinstalace
Příslušenství a náhradní díly
Náhradní díly
Oblast stahování
Oblast stahování
Typ | Náhled | Stahování |
Technický list | SFK100 |
|
Návod k instalaci | SFK100 |
|
Návod k instalaci | SFK100, čerpadlo Wilo (de, en, fr, it) |
|
Návod k instalaci | SFK100, čerpadlo Wilo (cs, hu, pl, sk, sl) |
|
Certifikát | Prohlášení o shodě, SFK100 (en) |
|
Certifikát | Prohlášení o shodě UKCA, SFK100 (en) |
|
Certifikát | Prohlášení o stavebních výrobcích BPD3, SFK110/SFK120 (en) |
|
Certifikát | Prohlášení o stavebních výrobcích BPD3, SFK130/SFK140 (en) |
|
Certifikát | Certifikát UKRSEPRO (UA), SFK100 |
|
Obrázek | SFK120, vysoké rozlišení |
|
Obrázek | SFK130, vysoké rozlišení |
|
Obrázek | SFK140, vysoké rozlišení |
|
2D obrázek | SFK120 |
|
2D obrázek | SFK130, SFK140 |
|
3D výkres (soubor stp) | SFK121 |
|
3D výkres (soubor stp) | SFK131, SFK141 |
|
