Servopohon
ARA600 dvoubodový
- Spolehlivý a tichý provoz.
- Lze použít pro dvoubodový i trojbodový řídicí signál.
- Perfektní shoda mezi servopohonem a ventilem ESBE.
- K dispozici pomocný spínač.
Řada ARA600 s dvoubodovým (zapnuto/vypnuto) signálem je vhodná pro přepínání společně s ventily jako VRG230. V těchto aplikacích se použijí pouze koncové polohy pracovního rozsahu servopohonu. Kompaktní servopohon je určený pro ovládání rotačních ventilů DN15-50 a má pracovní rozsah 90°. Řadu lze snadno ručně ovládat pomocí vytahovacího knoflíku na přední straně krytu. Pomocný spínač, který je k dispozici jako předinstalovaná nebo volitelná sada, lze pomocí jedinečného řešení snadno nastavit v libovolné poloze.
Sortiment
ARA600, dvoubodový 230 V
![Prod_ARA600_cable_verA_issueA_lr.png](/storage/8393E1E786B87672C9A5936634A0FA3083E54AA70E9346D16E17B29AE4869627/3264e1a4611f46e98f219db97a3f129b/160-160-0-png.Png/media/4a7567c023bb4a34bd209e3c7bd56c4f/Prod_ARA600_cable_verA_issueA_lr.png)
![ARA6X6_8_ARA6X2_4.png](/storage/264E8BEF0BB4306B4432167A63C4415C8AC12D43A2B0DEE71CC5D47EE6FBA979/e8ea001ec33e45feaf1443c69f890f13/160-160-0-png.Png/media/bec0e5adf3cb4cfdacb4bd3121615f05/ARA6X6_8_ARA6X2_4.png)
![ARA600 front_B-01.png](/storage/5CC92ED9D4DD08D31157E0BB6115B043A8BBC8DC524943F12DC4CF8C5B2EDAA5/4764c0a6cf5c47a1a4a7f71e360abe9c/160-160-0-png.Png/media/742009e4596047ef9cd1138f91b7de2c/ARA600%20front_B-01.png)
![ARA600 side_CZ_A-01.png](/storage/815666547002097982315D478F4D548F97E16B3A4D7AD9FB7B236354BD085218/f4b2db4341df4f6da78bbf549e957683/160-160-0-png.Png/media/08c631a84fc44eee881ab541c0a137c2/ARA600%20side_CZ_A-01.png)
Č. výr. | Označení | Napětí [V AC] | Doba běhu 90° [s] | Řídicí signál | Točivý moment [Nm] | Poznámka |
12120700 | ARA635 | 230 | 15 | dvoubodový SPST | 3 | Doporučeno pouze pro ventily DN15-32. |
12121000 | ARA636 | 230 | 15 | dvoubodový SPST | 3 | S předinstalovaným pomocným spínačem. Doporučeno pouze pro ventily DN15-32. |
12120800 | ARA645 | 230 | 30 | dvoubodový SPST | 6 | |
12121100 | ARA646 | 230 | 30 | dvoubodový SPST | 6 | S předinstalovaným pomocným spínačem. |
12120900 | ARA655 | 230 | 60 | dvoubodový SPST | 6 | Nahrazuje 12002700 |
12121200 | ARA656 | 230 | 60 | dvoubodový SPST | 6 | S předinstalovaným pomocným spínačem. Nahrazuje 12002900. |
Podpora instalace
Ruční a automatický provoz, ARA600
Jak nainstalovat servopohon ARA600 na ventil 3MG
Jak nainstalovat servopohon ARA600 na ventil VRG
ARA600 na VRG130, výhoda oproti 3MG
Dokumenty
Technické údaje
Technické údaje
Napájení: | 230 ± 10 % V AC, 50 Hz |
Příkon: | 5 VA |
Třída krytí: | IP41 |
Třída ochrany: | II |
Točivý moment: | Viz tabulka rozměrů |
Jmenovité hodnoty pomocného spínače: | 6(3) A 250 V AC |
Hmotnost: | 0,4 kg |
Okolní teplota, max.: | +55 °C |
Okolní teplota, min.: | -5 °C |
Shoda
![Shoda](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 č. 1091
SI 2012 č. 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Elektroinstalace
Příslušenství a náhradní díly
Montážní sady
Náhradní díly
Č. výr. | Reference | Označení | Poznámka | Návod | |
![]() |
17050600 | ARA902 | ESBE ARA902 Knoflík ARA600 |
Oblast stahování
Oblast stahování
Typ | Náhled | Stahování |
Technický list | ARA600, dvoubodový |
|
Návod k instalaci | ARA600, dvoubodový |
|
Návod k instalaci | Pomocný spínač |
|
Certifikát | Prohlášení o shodě, ARA600 dvoubodový (en) |
|
Certifikát | Prohlášení o shodě UKCA, ARA600 dvoubodový (en) |
|
Certifikát | Prohlášení o stavebních výrobcích BPD3, ARA600 dvoubodový (en) |
|
Certifikát | Certifikát EAC (RU), ARA600 dvoubodový 230 V |
|
Certifikát | Certifikát UKRSEPRO (UA), ARA600 dvoubodový |
|
Obrázek | ARA600, vysoké rozlišení |
|
Obrázek | Pomocný spínač ARA600, vysoké rozlišení |
|

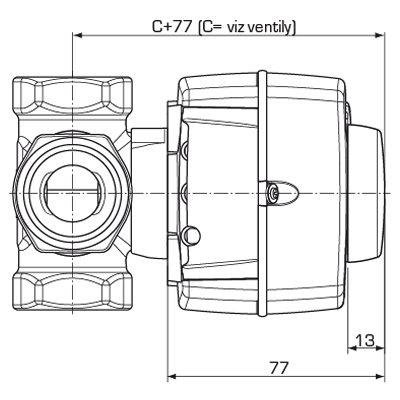

2D obrázek | ARA600 |
|
3D výkres (soubor stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 s polohou stupnice po směru hodinových ručiček |
|
3D výkres (soubor stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 s polohou stupnice po směru hodinových ručiček |
|
3D výkres (soubor stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 s polohou stupnice proti směru hodinových ručiček |
|
3D výkres (soubor stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 s polohou stupnice proti směru hodinových ručiček |
|
Aplikace
Aplikace
Tepelné čerpadlo s požadavky na větší průtok.
