Ställdon
ARA600, 2-punkt
- Tillförlitlig och tyst drift.
- Kan användas för både 2-punkts och 3-punkts styrsignal.
- Perfekt matchning mellan ställdonet och ESBE-ventilen.
- Extrabrytare finns.
Serie ARA600 med 2-punktssignal (på/av) lämpar sig för fördelning tillsammans med ventiler som VRG230. I de här applikationerna används bara ändlägena i ställdonets arbetsområde. Det kompakta ställdonet har utformats för användning med de vridande styrdonen DN 15-50 och har ett arbetsområde på 90°. Serien kan enkelt handmanövreras med hjälp av drag-och-vrid-ratten på kåpans framsida. En extrabrytare, tillgänglig som förmonterad eller som tillbehör som beställs separat, och som enkelt kan ställas in i valfri position via en unik lösning.
Produktsortiment
ARA600, 2-punkt 230 V
| Art.nr. | Referens | Spänning [V AC] | Gångtid 90° [s] | Styrsignal | Vridmoment [Nm] | Anmärkning | RSK-nr. |
| 12120700 | ARA635 | 230 | 15 | 2-punkt SPST | 3 | Rekommenderas endast för ventiler DN 15-32. | 5396202 |
| 12121000 | ARA636 | 230 | 15 | 2-punkt SPST | 3 | Med förmonterad extrabrytare. Rekommenderas endast för ventiler DN 15-32. | 5396205 |
| 12120800 | ARA645 | 230 | 30 | 2-punkt SPST | 6 | 5396203 | |
| 12121100 | ARA646 | 230 | 30 | 2-punkt SPST | 6 | Med förmonterad extrabrytare. | 5396206 |
| 12120900 | ARA655 | 230 | 60 | 2-punkt SPST | 6 | Ersätter 12002700 | 5396204 |
| 12121200 | ARA656 | 230 | 60 | 2-punkt SPST | 6 | Med förmonterad extrabrytare. Ersätter 12002900. | 5396207 |
Installationssupport
Manuell och automatisk drift, ARA600
Hur man monterar ställdon ARA600 på ventil 3MG
Hur man monterar ställdon ARA600 på ventil VRGx00
ARA600 monterad på VRG130, fördel gentemot 3MG
Dokument
Tekniska data
Tekniska data
| Nätspänning: | 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 5 VA |
| Kapslingsklass: | IP41 |
| Skyddsklass: | II |
| Vridmoment: | Se dimensionstabell |
| Klassificering extrabrytare: | 6(3) A 250 V AC |
| Vikt: | 0,4 kg |
| Omgivningstemperatur, max.: | +55 °C |
| Omgivningstemperatur, min.: | -5 °C |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16000500 | ARA803 | ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | 5366507 |  |
 |
16000800 | ARA806 | ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366512 | |
 |
16000900 | ARA808 | ESBE ARA808 Adaptersats Lovato-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366513 | |
 |
16000600 | ARA805 | ESBE ARA805 Adaptersats Meibes-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366510 | |
 |
16001000 | ARA809 | ESBE ARA809 Adaptersats PAW-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366514 | |
 |
16000700 | ARA807 | ESBE ARA807 Adaptersats Watts-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366511 | |
 |
16001100 | ARA810 | ESBE ARA810 Adaptersats WITA-ventiler Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366515 | |
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
17050600 | ARA902 | ESBE ARA902 Ratt ARA600 | 5366528 | |
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16200700 | ARA801 | ESBE ARA801 Extrabrytarsats ARA600. | 5366527 | |
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | ARA600, 2-punkt |
|
| Bruksanvisning | ARA600, 2-punkt |
|
| Bruksanvisning | Extrabrytare |
|
| Certifikat | Konformitetsdeklaration, ARA600 2-punkt (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, ARA600 2-punkt (en) |
|
| Certifikat | Byggvarudeklaration BPD3, ARA600 2-punkt |
|
| Certifikat | EAC-certifikat (ru)EAC-certifikat (RU), ARA600 2-punkt 230V |
|
| Certifikat | UKRSEPRO-certifikat (UA), ARA600 2-punkt |
|
| Bild | ARA600, high res |
|
| Bild | ARA600 extrabrytare, high res |
|

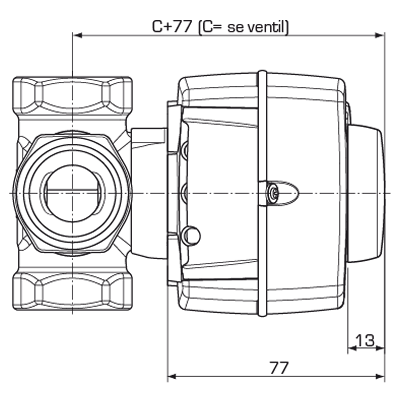

| 2D-bild | ARA600 |
|
| 3D-ritning (stp-fil) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 med medurs skalposition |
|
| 3D-ritning (stp-fil) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 med medurs skalposition |
|
| 3D-ritning (stp-fil) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 med moturs skalposition |
|
| 3D-ritning (stp-fil) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 med moturs skalposition |
|
Relaterade material
Relaterade produkter
|
ARA600, 3-punkt | Serie ARA600 med 3-punktssignal (öppna/stäng) lämpar sig för blandning. | Produktdatablad | Bruksanvisning |
 |
VRG230 | Serie VRG230 är 3-vägsventiler som lämpar sig för mittports växling. | Produktdatablad | Bruksanvisning |
 |
MBA130 | Serien MBA 130 är motordrivna trevägs växelventiler med ställdon | Produktdatablad | Bruksanvisning |
 |
HG | Serie HG är 3-och 4-vägs reglerventiler för pumpflänsanslutningar som lämpar sig för blandning och användning enligt dubbelshuntprincipen i parallella applikationer. | Produktdatablad | |
 |
90, 2-punkt | Serie 90 med 2-punktssignal (på/av) lämpar sig för fördelning. | Produktdatablad | Bruksanvisning |
|
ARA600, proportionell | Serie ARA600 med proportionell (spänning/ström) signal lämpar sig för blandning. | Produktdatablad | Bruksanvisning |
 |
VZC, VZD | Serie VZC, VZD är en serie med kompakta växelventiler | Produktdatablad | Bruksanvisning |
|
90, proportionell | Serie 90,15 Nm, proportionella ställdon avsedda för blandnings-, växlings- och flödesregleringsapplikationer. | Produktdatablad | Bruksanvisning |
 |
VRG230 + ARA600 2-punkt | Ventilserien VRG och ställdonsserien ARA levererade som ett set i ett allt-i-ett-paket. |
