Mischer
4F
- Unübertroffene Regulierung für beste Doppelmischleistung bis zu 6 bar (PN6).
- Vielzahl an Größen bis zu DN100.
- Langlebig und strapazierfähig.
- Perfekte Abstimmung von Ventilen und Stellmotoren von ESBE.

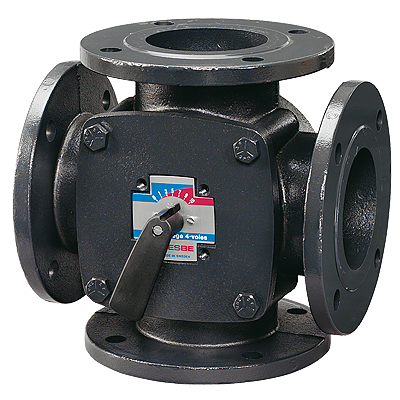

Modellreihe 4F sind 4-Wege-Ventile mit Flanschverbindung PN6, geeignet für Doppelmischanwendungen bis zu 6 bar. Die Ventile sind aus hochwertigem Gusseisen und können in Heiz- und Kühlsystemen eingesetzt werden. Die Modellreihe 4F ist als DN40-100 erhältlich und hat einen PN6 Flanschanschluss, geeignet für Flanschleitungen der Größe PN6. Das Ventil kann perfekt mit Stellmotoren und Reglern von ESBE kombiniert werden.
Produktpalette
4F, Flansch
![Prod_4f_verA_issueA_lr.png](/storage/8DFC23FE2AA055DD3B3523CEB93479F1A3FCD735BE982C7E0F8A81B5FB0DDB13/b8819d065a6f409aaa6b9760a4277637/160-160-0-png.Png/media/6512941b73b34acea8fdf7a8e4617c93/Prod_4f_verA_issueA_lr.png)
![4F front_A-01.png](/storage/6EB82C444E147933873D42E7745BE828FC3B0FADA9C705FF771D7415A83ECA91/b9c12a040be74766a5d5c0ac4825a2df/160-160-0-png.Png/media/c4676579fc8d438480b7477ebed19f76/4F%20front_A-01.png)
![4F side_A-01.png](/storage/FC51EBC21F19C9E654A3530754EF39847616DB3F5A56882E9A89FA68AFDE0B14/6648daa1396d466b8a8d2adb6d03f84a/160-160-0-png.Png/media/c5321e542db1478e843cfbeb1d1ec605/4F%20side_A-01.png)

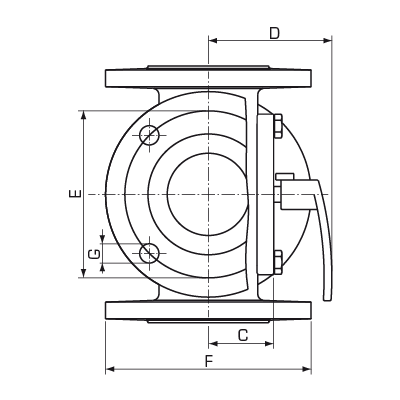

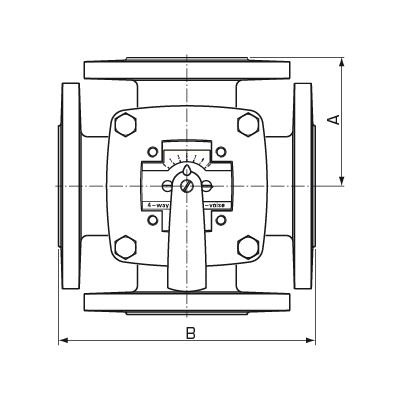

Art. Nr. | Bezeichnung | DN | Kvs | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Gewicht [kg] |
11101800 | 4F 40 | 40 | 44 | 88 | 175 | 40 | 82 | 100 | 130 | Ø15 (4x) | 8,2 |
11101900 | 4F 50 | 50 | 60 | 98 | 195 | 50 | 92 | 110 | 140 | Ø15 (4x) | 11,0 |
11102000 | 4F 65 | 65 | 90 | 100 | 200 | 50 | 92 | 130 | 160 | Ø15 (4x) | 12,2 |
11102100 | 4F 80 | 80 | 150 | 120 | 240 | 65 | 108 | 150 | 190 | Ø18 (4x) | 20,0 |
11102200 | 4F 100 | 100 | 225 | 132 | 265 | 81 | 124 | 170 | 210 | Ø18 (4x) | 25,0 |
Einbauhilfe
Anwendung
![Anwendung](/storage/9051878456511DF8BDE2FC647AD537741E03E59EF6472BBD0030B540F2CE26FC/d00109b9c78841bb9e7130c8742d0cca/png/media/ab2f513c4c10420e98d8eb2918ec395f/4way_DE_A-01.png)
Einbaubeispiele
![Einbaubeispiele](/storage/9F2DA545654ABA837CF4BBBE677C2468FE8B30D56FAAF7DE84E6D6D49D6C936E/102c2466a6314e5cbf96309bb7a2b242/png/media/d4fddda0499749fd8fc1c94bd808933d/4F_Mixing-01.png)
Dokumente
Name | Herunterladen |
Montageanweisung 4F |
|
Technische Daten
Technische Daten
Druckstufe: | PN6 |
Leckrate in % vom Durchfluss: | Mischen: max. 1,5; Verteilen: max. 1,0 |
Max. Differenzdruckabfall: | DN 20-50, max.: 50 kPa; DN 65-150, max.: 30 kPa |
Durchflusskoeffizient Kv/Kv min: | 100 |
Anschlüsse: | Flansch gemäß EN 1092-2 |
Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
Medien, Wasser-Glykol-Mischungen: | max. 50 % |
Medien, Wasser-Ethanol-Mischungen: | max. 28 % |
Mediumtemperatur, max.: | +110 °C |
Mediumtemperatur, min.: | -10 °C |
Material, Mischergehäuse: | Gusseisen EN–JL 1030 |
Material, Schieber: | Messing CW 614N und Edelstahl |
Material, Buchse: | Messing DZR, CW 602N |
Material, Deckplatte: | Grauguss |
Material, O-Ringe: | EPDM |
Konformität
SI 2016 No. 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Ventilkennlinie
![Ventilkennlinie](/storage/826182517C8E93B735200DF8E2EF532F891DC3A3E3FFD5C7570B7662F97C30B0/053add8c561446b29bdf5b2d0dcb7b89/png/media/de13e3e2d6664818a383304fe5707c91/4F_dimensioning_de_A-01.png)
Dimensionierung
Zubehör- und ersatzteile
Ersatzteile
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | 4F |
|
Montageanweisung | 4F |
|
Zertifikate | Konformitätserklärung, 4F (en) |
|
Zertifikate | Konformitätserklärung UKCA, 4F (en) |
|
Zertifikate | Gebäudeprodukterklärung BPD3, 4F (en) |
|
Zertifikate | EAC Zertifikat (RU), 4F |
|
Zertifikat | UKRSEPRO Zertifikat (UA), 4F |
|
Bild | 4F, hochauflösend |
|
2D-Bild | 4F |
|
3D-Zeichnung (stp-Datei) | 4F, DN32 |
|
3D-Zeichnung (stp-Datei) | 4F, DN40 |
|
3D-Zeichnung (stp-Datei) | 4F, DN50 |
|
3D-Zeichnung (stp-Datei) | 4F, DN65 |
|
3D-Zeichnung (stp-Datei) | 4F, DN80 |
|
3D-Zeichnung (stp-Datei) | 4F, DN100 |
|
3D-Zeichnung (stp-Datei) | 4F, DN125 |
|
3D-Zeichnung (stp-Datei) | 4F, DN150 |
|
