Stellmotor

90 Stetig

15 Nm
Einstellbarer Arbeitswinkel (90 - 355°C)
Einstellbare Laufzeit (60-390 Sek.)
Spannungs- oder Stromsteuersignal
Manuelle Betrieb möglich
Einfache Betriebseinstellung über DIPs

Der proportionale Stellmotor der Serie 90 mit 15 Nm dient zum Mischen, Verteilen und für die Durchflussregelung. Der Stellmotor wurde für Mischer der Serie F (DN15 – DN150) ausgelegt. Diese Serie lässt sich über einen Knopf und einen Hebel ganz einfach manuell bedienen.

Der Stellmotor 90P kann über Spannungs- oder Stromregelsignale reguliert werden und sorgt für einen präzisen Betrieb des Mischers. Die flexible Plattform ermöglicht den Betrieb des Stellmotor 90P mit unterschiedlichen Laufzeiteinstellungen (60-390 Sek.) und Arbeitswinkeln (90-355°). Der Stellmotor 90P bietet eine perfekte Kombination aus Flexibilität und Festigkeit, die ihn zur ersten Wahl für jede Anwendung macht.

Produktpalette

90, Stetig 24 V

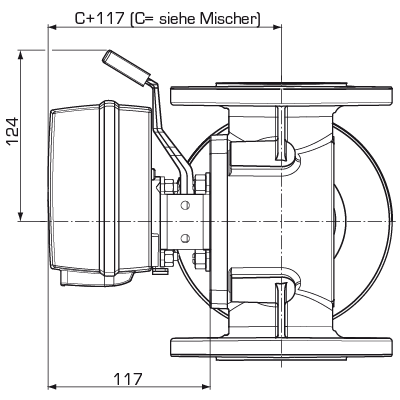

90 side_DE_A-01.png — Einbauabmessungen für Stellmotormodellreihe 90 mit ESBE-Mischern der Modellreihen MG, G, F, T/TM, H/HG und BIV

Art. Nr.	Bezeichnung	Spannung [V AC]	Laufzeit 90° [s]	Steuersignal	Drehmoment [Nm]	Hinweis
12550500	93P	24	60 - 390	0..10 V, 2..10 V, 0..20 mA, 4..20 mA	15	Betriebsbereich 90°/180°/355°

Einbauhilfe


Montageanweisung 90, Stetig

Technische Daten

Spannungsversorgung:	24±10% V AC/DC, 50/60Hz
Leistungsaufnahme:	5 VA
Schutzart:	IP54
Schutzklasse:	II
Drehmoment:	siehe Größentabelle
Gewicht:	0,8 kg
Umgebungstemperatur, max.:	+55 °C
Umgebungstemperatur, min.:	-15 °C

Konformität

SI 2016 No. 1101
SI 2016 No. 1091
SI 2012 No. 3032

Verdrahtung

Siehe Montageanweisung

Zubehör- und Ersatzteile

Anbausätze

Art. Nr.	Referenz	Bezeichnung	Hinweis	Bedienungsanleitung
16053300	VRG801	ESBE VRG801 Adapterset, ESBE Ventile VRG, VRH, VRB, VRS, VRP.	Serie 90, CRA120, CRC120. Separat bestellen.
16051300	900	ESBE 900 Adapterset, ESBE Ventile MG, G, F, BIV, T, TM, H, HG.	Serie 90, CRA120, CRC120. Mit Stellmotor oder Regler erhältlich.
16053900	900C	ESBE 900C Adapterset, Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50).	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.
16051700	900CK	ESBE 900CK Adapterset, Honeywell Centra Kompakt DRK/ZRK.	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.
16053600	900F	ESBE 900F Adapterset, Meibes / Oventrop / Watts / BRV.	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.
16052600	900L	ESBE 900L Adapterset, Schneider Electric TRV / TAC-TRV Ventile.	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.
16052500	900K	ESBE 900K Adapterset, Siemens VBG31, VBI31, VBF21, VCI31.	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.
16051400	900A	ESBE 900A Adapterset, TA VTR Ventile.	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.
16051500	900B	ESBE 900B Adapterset, Viesmann Ventile DN 20-25	Serie 90, CRA120, CRC120, 90C. Separat bestellen. Der Adaptersatz umfasst einen Handhebel. Dieser muss für die Reglermodellreihe 90C entfernt werden. Er ist für die Montage nicht erforderlich.

Ersatzteile

	Art. Nr.	Referenz	Bezeichnung	Hinweis	Bedienungsanleitung
	98180570	900	ESBE MTS900 Wellenkupplung, Serie 90

Zubehör

	Art. Nr.	Referenz	Bezeichnung	Hinweis	Bedienungsanleitung
	98100690		ESBE Separater Hilfsschalter Serie 90.

Download-Bereich

Art		Herunterladen
Datenblatt	90, Stetig
Montageanweisung	90, Stetig
Zertifikate	Konformitätserklärung, 90 Proportional (en)
Zertifikate	Konformitätserklärung UKCA, 90 Proportional (en)
Zertifikate	Gebäudeprodukterklärung BPD3, 90 Proportional (en)
Zertifikate	EAC Zertifikat (RU), 90 Proportional 12-24V
Bild	90, hochauflösend
2D-Bild	90
3D-Zeichnung (stp-Datei)	90
