Ställdon
90, 3-punkt
- Justerbart driftområde.
- Sortiment för alla behov.
- Extrabrytare finns.
Serie 90 med 3-punktssignal (öppna/stäng) lämpar sig för blandning tillsammans med ventiler som 3F. I de här applikationerna kan valfri position i ställdonets arbetsområde användas för att få önskad blandningsnivå. Ställdonet har utformats för användning med de vridande styrdonen DN 15-150 och har justerbara kamskivor för att få ett arbetsområde på 30°-180°.
Serien kan enkelt handmanövreras med en knapp och spak för frikoppling.
Produktsortiment
Installationssupport
Dokument
| Namn | Ladda ner |
| Bruksanvisning serie 90, 3-punkt |
|
Tekniska data
Tekniska data
| Nätspänning: | 24 ± 10% V AC, 50 Hz; 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 24V: 2 VA; 230V: 5 VA |
| Kapslingsklass: | IP54 |
| Skyddsklass: | II |
| Vridmoment: | Se dimensionstabell |
| Klassificering extrabrytare: | 6(3) A 250 V AC |
| Vikt: | 0,8 kg |
| Omgivningstemperatur, max.: | +55 °C |
| Omgivningstemperatur, min.: | -15 °C |
Konformitet
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16053300 | VRG801 | ESBE VRG801 Adaptersats ESBE-ventiler serie VRG, VRH, VRB, VRS, VRP. | Serie 90, CRA120, CRC120. Beställs separat. | 5396212 | |
 |
16051300 | 900 | ESBE 900 Adaptersats ESBE-ventiler serie MG, G, F, BIV, T, TM, H, HG. | Serie 90, CRA120, CRC120. Levereras med ställdon eller reglering. | 5366516 | |
 |
16053900 | 900C | ESBE 900C Adaptersats Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366526 | |
 |
16051700 | 900CK | ESBE 900CK Adaptersats Honeywell Centra Kompakt DRK/ZRK. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366519 | |
 |
16053600 | 900F | ESBE 900F Adaptersats Meibes / Oventrop / Watts / BRV. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366524 | |
 |
16052600 | 900L | ESBE 900L Adaptersats Schneider Electric TRV / TAC-TRV-ventiler. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366521 | |
 |
16052500 | 900K | ESBE 900K Adaptersats Siemens VBG31, VBI31, VBF21, VCI31. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366520 | |
|
16051400 | 900A | ESBE 900A Adaptersats TA VTR-ventiler. | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366517 | |
 |
16051500 | 900B | ESBE 900B Adaptersats Viesmann-ventiler DN 20-25 | Serie 90, CRA120, CRC120, 90C*. Beställs separat. *Adaptersatsen levereras med en handspak och för reglering serie 90C måste den avlägsnas. Den behövs inte för monteringen. | 5366518 | |
Reservdelar
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
98180570 | 900 | ESBE MTS900 Axelkoppling serie 90 | 5366540 | |
Tillbehör
| Artnr. | Referens | Benämning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
98100690 | ESBE Separat extrabrytare serie 90. | 5396137 | |
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | 90, 3-punkt |
|
| Bruksanvisning | 90, 3-punkt |
|
| Certifikat | Konformitetsdeklaration, 90 3-punkt (en) |
|
| Certifikat | Konformitetsdeklaration UKCA, 90 3-punkt (en) |
|
| Certifikat | Byggvarudeklaration BPD3, 90 3-punkt |
|
| Certifikat | EAC-certifikat (RU), 90 3-punkt 230V |
|
| Certifikat | EAC-certifikat (RU), 90 3-punkt 12-24V |
|
| Certifikat | UKRSEPRO-certifikat (UA), 90 3-punkt |
|
| Bild | 90, high res |
|

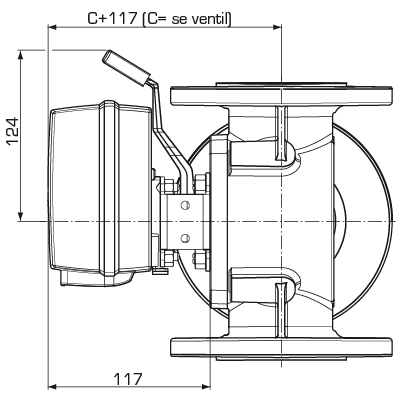

| 2D-bild | 90 |
|
| 3D-ritning (stp-fil) | 90 |
|
