Motorisierte Kugelhähne
MBA120
- geringer Fließwiderstand
- luftblasendicht
- Anti- Kondensationswiederstand
- flexible und leichte Montage
Die motorisierten ESBE 2-Wege Kugelhähne der Serie MBA120 sind von DN15 bis 32 und in PN 32, sowie mit verschiedenen Anschlüssen erhältlich. Der Kugelhahn ist gemäß EN12266-1 luftblasendicht. Ein Splint stellt eine einfache, schnelle und sichere Verbindung von Motor und Kugelhahn sicher. Typische Einsatzbereiche sind Heiz- und Kühlanwendungen.
Produktpalette
MBA121, Innengewinde
![MBA121.png](/storage/2561A56A4E8D1AA2961E9A0E52757992386B0AB6FCA3BBB2C076ED67F9D38BBA/e314e86db26b4d9eb61947e222289aa0/160-160-0-png.Png/media/cedf2f46e921460b908d69f494a32cbd/MBA121.png)
![MBA121 valve_front_A-01.png](/storage/96D961FE0130215E0CA225A5ABAC841EA09AFFD694B6FA3B55F9345999563AC1/fad24c89de5b4755ade9eac2595588f6/160-160-0-png.Png/media/5c7fdfc061894e6aaf78270852cf6db6/MBA121%20valve_front_A-01.png)
![MBA121 valve_side_A-01.png](/storage/8CF2E3D0FAF16143DFE61F84563B23E39BE397C1812CC66C8F0E238AE95B2E42/88fe591d0e6743ef9d38a8eedf9d42b0/160-160-0-png.Png/media/77dbe98773b3468d9c5728f072260e45/MBA121%20valve_side_A-01.png)

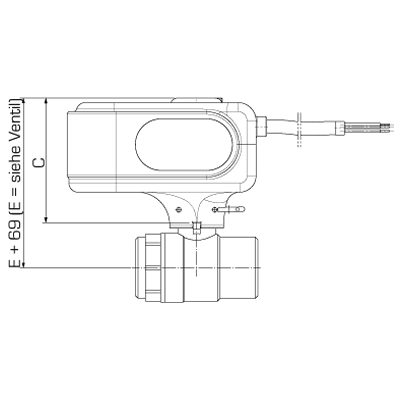

![MBA121_front_DE_A-01.png](/storage/70567801ABE6D2727C351BD70CB9140E05BF8C6069E61F6B16962789AA41DDEA/406436e216fb4cb7ad1b2af33a0c65d2/160-160-0-png.Png/media/fa914d8f21624efeb34bbf0dfa4f252c/MBA121_front_DE_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | C [mm] | D [mm] | E [mm] | F [mm] | Gewicht [kg] |
43100100 | MBA121 | 20 | 45 | G ¾” | G ¾” | 34 | 68 | 25 | 39 | 0,74 |
43100200 | MBA121 | 25 | 60 | G 1” | G 1” | 41 | 82 | 29 | 43 | 0,93 |
43100300 | MBA121 | 32 | 100 | G 1¼” | G 1¼” | 43 | 86 | 34 | 48 | 1,08 |
MBA122, Außengewinde
![MBA122.png](/storage/B2E37EE0A204B444572B0F27C9D7C2A83550EC985A562A5B16233372A594C613/6bcacf8c23da43dbb615cad9e1125d9c/160-160-0-png.Png/media/c70bb4ffe80f429c81b72879aa20a63d/MBA122.png)
![MBA122_valve_front-01.png](/storage/7A7472790E30502236FE85FF1178A374D83423A0B03BBBF1B8CA0944A11C8A66/002ebcc1bb3b4e42b5f011cb1fea900d/160-160-0-png.Png/media/04a98a8c11a8461fbbfa890718119bf4/MBA122_valve_front-01.png)
![MBA122_valve_side-01.png](/storage/CE8613A21D9B194BDF147E9C49EE1E7FF865029B2B1005652AB11FFBDBF8AE90/c0c142c4fde44c0eb4c168c01395223e/160-160-0-png.Png/media/a1672acf76f146ac8540fe1aadcb7c07/MBA122_valve_side-01.png)

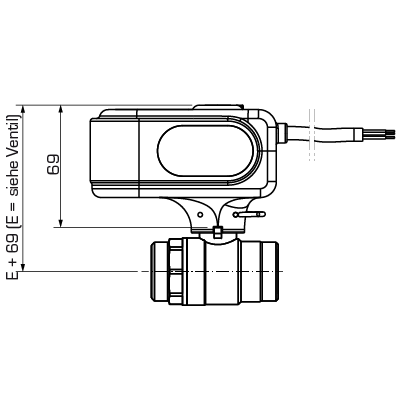

![MBA122_front_DE-01.png](/storage/763E7FB4D320F33E046F8C2FAA7051DEEDB366D49240B6A911842B0EBDA07563/07dee64338b14b3bb9d1eb9fc095cf00/160-160-0-png.Png/media/7bd4bec51f674ce09d1a16d07e414548/MBA122_front_DE-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | C [mm] | D [mm] | E [mm] | F [mm] | Gewicht [kg] |
43101100 | MBA122 | 15 | 20 | G ¾" | G ¾" | 31 | 62 | 21,5 | 35 | 0,61 |
43101200 | MBA122 | 20 | 45 | G 1" | G 1" | 34 | 72 | 25 | 38,5 | 0,72 |
43101300 | MBA122 | 25 | 60 | G 1¼" | G 1¼" | 39,5 | 82 | 29 | 42,5 | 0,91 |
43101400 | MBA122 | 32 | 100 | G 1½" | G 1½" | 36 | 86 | 34 | 47,5 | 1,10 |
MBA122, Außengewinde mit Verschraubungsset
![MBA122_with adapters_rgb.png](/storage/D8A6BCDD6BDCD701978D3FF3D12C4F2A339DDE400E0E2F7D971092E7A5F47764/14a742216745400384fc2e5ba41e54cd/160-160-0-png.Png/media/004b893b768048d384e2d3ff95f0a0df/MBA122_with%20adapters_rgb.png)
![MBA122_valve adapter_front-01.png](/storage/EE08010F057293EE570FBC01B4BC95DDB1FCCE1C3CA5102FF3A20FE0A4A88E09/31dcc06b52b440c4a42d97136bc9dca5/160-160-0-png.Png/media/7837a00e6d7e459687198d39eea6011e/MBA122_valve%20adapter_front-01.png)
![MBA122_valve adapter_side-01.png](/storage/58058F7BBAD021D40D421595E171234C42967DADC88A362DB99A7A6C7758CD01/2f36a6d893294f14a4ffc8a5081b1b67/160-160-0-png.Png/media/9b99c4eba8b042ffb4186e0fa68c43fa/MBA122_valve%20adapter_side-01.png)

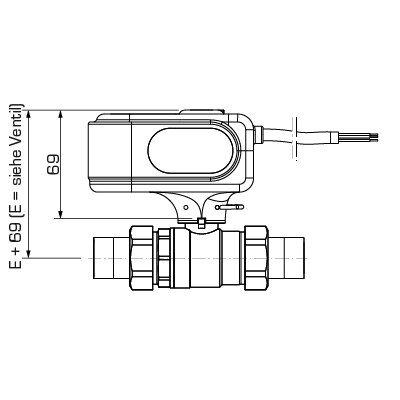

![MBA122_adapter_front_DE-01.png](/storage/539C7EBF7FD4FD98D41DF44F9AD9DB4D25EEE75AA9E45D8E2174AFFF6BA60F7C/f207a69ccda044aebfbfbfff3b78c61a/160-160-0-png.Png/media/fe7ec8717a184062923cc6ca15cb9334/MBA122_adapter_front_DE-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | C [mm] | D [mm] | E [mm] | F [mm] | Gewicht [kg] |
43100700 | MBA122 | 15 | 20 | G ½" | G ½" | 58,5 | 118 | 21.5 | 39 | 0,73 |
43100800 | MBA122 | 20 | 45 | G ¾" | G ¾" | 65 | 133,5 | 25 | 38,5 | 0,93 |
43100900 | MBA122 | 25 | 60 | G 1" | G 1" | 73 | 149 | 29 | 42,5 | 1,24 |
43101000 | MBA122 | 32 | 100 | G 1¼" | G 1¼" | 74 | 158 | 34 | 47,5 | 1,55 |
MBA124, Innengewinde/Aussengewinde
![MBA124.png](/storage/030D88B0AEF5981A97842F6DBE7FEA5EFC7C9571A71403196E9C19E9A36BCBBF/ba8d73a9ba2d45619744771b3fe10494/160-160-0-png.Png/media/4fa82cf1276647e590a5d19edd0d3d0c/MBA124.png)
![MBA124 valve_front_A-01.png](/storage/AA02A59B42FA812460A156AB8F263C7853DD983C236E6743842FEE0594D782EB/96d5a7dd912e471f89360c489e20b54e/160-160-0-png.Png/media/06ce33e628aa467e8c0c0b56129958d1/MBA124%20valve_front_A-01.png)
![MBA124 valve_side_A-01.png](/storage/CEB5007A406BCB49D78C12989DDEEA8C7BE2D7797DA2C8D12A1AE96AF942EB01/335ff1a2ce924913bd3d62c842bd9210/160-160-0-png.Png/media/3744199e03c24ba08b5b71897594b955/MBA124%20valve_side_A-01.png)

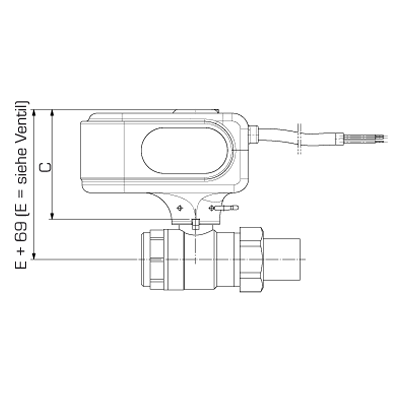

![MBA124_front_DE_A-01.png](/storage/602D8E48E05DB767779BEB9D07B76C98DF41260995E96ACB735C6569692B7E83/515d7fc7f5494f1bb0c2f4a27090edf0/160-160-0-png.Png/media/cac289a878fd4aa38f7b7dbd3f19b6a9/MBA124_front_DE_A-01.png)
Art. Nr. | Bezeichnung | DN | Kvs | Anschluss A | Anschluss B | C [mm] | D [mm] | E [mm] | F [mm] | Gewicht [kg] | Hinweis |
43100400 | MBA124 | 20 | 45 | G ¾” | G ¾” | 65 | 99 | 25 | 39 | 0,83 | Anschluss A = Innengewinde; Anschluss B = Außengewinde |
43100500 | MBA124 | 25 | 60 | G 1" | G 1" | 73 | 115 | 29 | 43 | 1,04 | Anschluss A = Innengewinde; Anschluss B = Außengewinde |
43100600 | MBA124 | 32 | 100 | G 1¼” | G 1¼” | 75 | 119 | 34 | 48 | 1,28 | Anschluss A = Innengewinde; Anschluss B = Außengewinde |
Einbauhilfe
Dokumente
Name | Herunterladen |
Montageanweisung MBA120 |
|
Technische Daten
Technische Daten
Druckstufe: | PN 32 |
Betriebsdruck: | 3,2 MPa |
Drehmoment (bei Nenndruck): | < 4 Nm |
Leckrate: | EN 12266-1: interne Leckrate A, luftblasendicht; EN 12266-1: externe Leckrate A, luftblasendicht |
Spannungsversorgung: | 230 ± 10% V AC, 50 Hz |
Leistungsaufnahme: | Motorbetrieb: 3,5 W; Antikondensationswiderstand: bis zu 5 W |
Steuersignal: | 2-Punk SPST (einpolig mit einer Richtung) |
Schutzart: | IP44 |
Schutzklasse: | II |
Laufzeit 90°: | 40 s |
Schutzklasse Mikroschalter: | 6(1) A 230 V AC |
Drehmoment: | 10 Nm |
Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
Medien, Wasser-Glykol-Mischungen: | max. 50 % (bei über 20 % Beimischung müssen die Pumpendaten überprüft werden) |
Medientemperatur, max.: | +90 °C |
Medientemperatur, min.: | 0 °C |
Umgebungstemperatur, max.: | +50 °C |
Umgebungstemperatur, min.: | 0 °C |
Anschlüsse, Innengewinde (G): | ISO 228/1 |
Anschlüsse, Außengewinde (G): | ISO 228/1 |
Material, Ventilgehäuse: | Messing CW 617N, vernickelt |
Material, Endteil: | Messing CW 617N, vernickelt |
Material, Sitz: | PTFE |
Material, O-Ring: | FPM |
Material, Kugel: | Messing CW 617N, verchromt |
Material, Scheibe: | PTFE |
Material, Welle: | Messing CW 614N, verchromt |
Material, O-Ring, Welle: | HNBR |
Material, Dichtung: | Hitzeresistente Faser |
Material, Anschlussstücke: | Messing CW 617N, vernickelt |
Material, Überwurfmutter: | Messing CW 617N, vernickelt |
