Zawór kulowy z napędem elektrycznym
MBA120
- Duża przepustowość
- Zawsze szczelne, nie przepuszczają pęcherzyków powietrza
- Rezystor przeciwdziałający skraplaniu zabezpieczający przed skroplinami
- Elastyczność i łatwość montażu
Seria MBA120 to gama 2-drogowych zaworów kulowych z napędem elektrycznym do stosowania w systemach grzewczych i chłodniczych. Zawór jest szczelny zgodnie z normą EN 12266-1. Seria MBA120 dostępna jest w wymiarach DN 15-32 i z różnymi rodzajami przyłączy odpowiadających większości potrzeb. Siłownik jest zamontowany na zaworze kulowym za pomocą metalowego sworznia, dzięki czemu możliwy jest bezpieczny, prosty i szybki montaż/demontaż siłownika.
Gama produktów

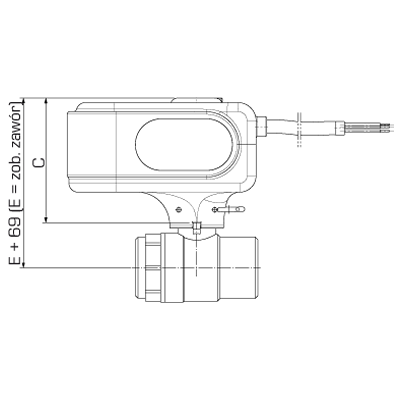

MBA121, Gwint wewnętrzny
![MBA121.png](/storage/2561A56A4E8D1AA2961E9A0E52757992386B0AB6FCA3BBB2C076ED67F9D38BBA/e314e86db26b4d9eb61947e222289aa0/160-160-0-png.Png/media/cedf2f46e921460b908d69f494a32cbd/MBA121.png)
![MBA121 valve_front_A-01.png](/storage/96D961FE0130215E0CA225A5ABAC841EA09AFFD694B6FA3B55F9345999563AC1/fad24c89de5b4755ade9eac2595588f6/160-160-0-png.Png/media/5c7fdfc061894e6aaf78270852cf6db6/MBA121%20valve_front_A-01.png)
![MBA121 valve_side_A-01.png](/storage/8CF2E3D0FAF16143DFE61F84563B23E39BE397C1812CC66C8F0E238AE95B2E42/88fe591d0e6743ef9d38a8eedf9d42b0/160-160-0-png.Png/media/77dbe98773b3468d9c5728f072260e45/MBA121%20valve_side_A-01.png)
![MBA121_front_PL_A-01.png](/storage/1E509D6770FAAC91222CFC11E84F28777B0CCCB34D146A3BBAD9DEB0115AD7DC/a35353b3e1494a339251614a4d8d6f3e/160-160-0-png.Png/media/48f1dbe7fae5486a8469d06c8035e6eb/MBA121_front_PL_A-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] |
43100100 | MBA121 | 20 | 45 | G ¾” | G ¾” | 34 | 68 | 25 | 39 | 0,74 |
43100200 | MBA121 | 25 | 60 | G 1” | G 1” | 41 | 82 | 29 | 43 | 0,93 |
43100300 | MBA121 | 32 | 100 | G 1¼” | G 1¼” | 43 | 86 | 34 | 48 | 1,08 |

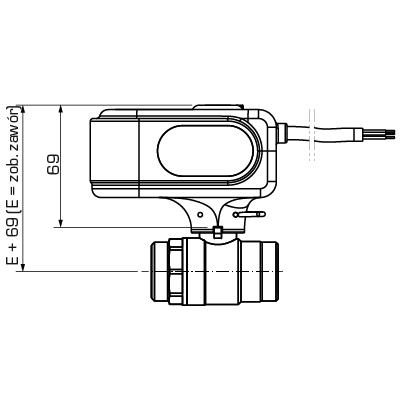

MBA122, Gwint zewnętrzny
![MBA122.png](/storage/B2E37EE0A204B444572B0F27C9D7C2A83550EC985A562A5B16233372A594C613/6bcacf8c23da43dbb615cad9e1125d9c/160-160-0-png.Png/media/c70bb4ffe80f429c81b72879aa20a63d/MBA122.png)
![MBA122_valve_front-01.png](/storage/7A7472790E30502236FE85FF1178A374D83423A0B03BBBF1B8CA0944A11C8A66/002ebcc1bb3b4e42b5f011cb1fea900d/160-160-0-png.Png/media/04a98a8c11a8461fbbfa890718119bf4/MBA122_valve_front-01.png)
![MBA122_valve_side-01.png](/storage/CE8613A21D9B194BDF147E9C49EE1E7FF865029B2B1005652AB11FFBDBF8AE90/c0c142c4fde44c0eb4c168c01395223e/160-160-0-png.Png/media/a1672acf76f146ac8540fe1aadcb7c07/MBA122_valve_side-01.png)
![MBA122_front_PL-01.png](/storage/E263A4B5C6164F1E5BA99CE075D2817FDAA95B7BC87F9BCC453A6CC808CE985B/8337cc430fd94cd3b2c2322ed098a133/160-160-0-png.Png/media/ad23a951f6404b1d813e4f646f73b48a/MBA122_front_PL-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] |
43101100 | MBA122 | 15 | 20 | G ¾" | G ¾" | 31 | 62 | 21,5 | 35 | 0,61 |
43101200 | MBA122 | 20 | 45 | G 1" | G 1" | 34 | 72 | 25 | 38,5 | 0,72 |
43101300 | MBA122 | 25 | 60 | G 1¼" | G 1¼" | 39,5 | 82 | 29 | 42,5 | 0,91 |
43101400 | MBA122 | 32 | 100 | G 1½" | G 1½" | 36 | 86 | 34 | 47,5 | 1,10 |

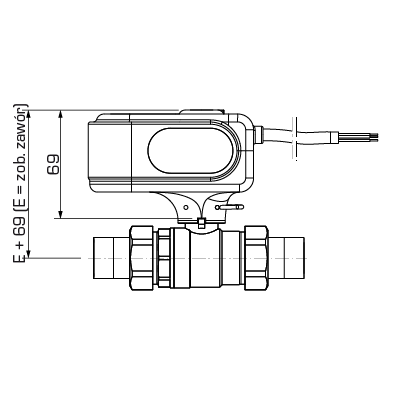

MBA122, Gwint zewnętrzny z przyłączami
![MBA122_with adapters_rgb.png](/storage/D8A6BCDD6BDCD701978D3FF3D12C4F2A339DDE400E0E2F7D971092E7A5F47764/14a742216745400384fc2e5ba41e54cd/160-160-0-png.Png/media/004b893b768048d384e2d3ff95f0a0df/MBA122_with%20adapters_rgb.png)
![MBA122_valve adapter_front-01.png](/storage/EE08010F057293EE570FBC01B4BC95DDB1FCCE1C3CA5102FF3A20FE0A4A88E09/31dcc06b52b440c4a42d97136bc9dca5/160-160-0-png.Png/media/7837a00e6d7e459687198d39eea6011e/MBA122_valve%20adapter_front-01.png)
![MBA122_valve adapter_side-01.png](/storage/58058F7BBAD021D40D421595E171234C42967DADC88A362DB99A7A6C7758CD01/2f36a6d893294f14a4ffc8a5081b1b67/160-160-0-png.Png/media/9b99c4eba8b042ffb4186e0fa68c43fa/MBA122_valve%20adapter_side-01.png)
![MBA122_adapter_front_PL-01.png](/storage/D8C7ED59F5C542022F4B97EA727DF9915D7BE880EF767A492CB95D2F95E697DC/87ffedf1463a4c54b6346cdf514590c7/160-160-0-png.Png/media/e1e7f70a89724856922c09b595c22d49/MBA122_adapter_front_PL-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] |
43100700 | MBA122 | 15 | 20 | G ½" | G ½" | 58,5 | 118 | 21,5 | 35 | 0,73 |
43100800 | MBA122 | 20 | 45 | G ¾" | G ¾" | 65 | 133,5 | 25 | 38,5 | 0,93 |
43100900 | MBA122 | 25 | 60 | G 1" | G 1" | 73 | 149 | 29 | 42,5 | 1,24 |
43101000 | MBA122 | 32 | 100 | G 1¼" | G 1¼" | 74 | 158 | 34 | 47,5 | 1,55 |

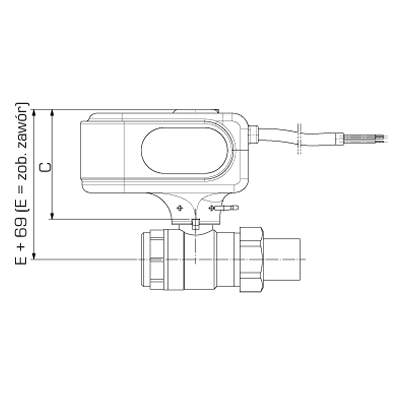

MBA124, Gwint wewnętrzny i zewnętrzny
![MBA124.png](/storage/030D88B0AEF5981A97842F6DBE7FEA5EFC7C9571A71403196E9C19E9A36BCBBF/ba8d73a9ba2d45619744771b3fe10494/160-160-0-png.Png/media/4fa82cf1276647e590a5d19edd0d3d0c/MBA124.png)
![MBA124 valve_front_A-01.png](/storage/AA02A59B42FA812460A156AB8F263C7853DD983C236E6743842FEE0594D782EB/96d5a7dd912e471f89360c489e20b54e/160-160-0-png.Png/media/06ce33e628aa467e8c0c0b56129958d1/MBA124%20valve_front_A-01.png)
![MBA124 valve_side_A-01.png](/storage/CEB5007A406BCB49D78C12989DDEEA8C7BE2D7797DA2C8D12A1AE96AF942EB01/335ff1a2ce924913bd3d62c842bd9210/160-160-0-png.Png/media/3744199e03c24ba08b5b71897594b955/MBA124%20valve_side_A-01.png)
![MBA124_fron_PL_At-01.png](/storage/07134C73E9F67591F2D2C3AA2DB29A3085C7A2AA97FC9008B0838A51C7BAAE74/cf6518a0a44b4aedabddc4da46ee9e34/160-160-0-png.Png/media/b40559492ebe450aa04085bde09dc289/MBA124_fron_PL_At-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg] | Uwaga |
43100400 | MBA124 | 20 | 45 | G ¾” | G ¾” | 65 | 99 | 25 | 39 | 0,83 | Przyłącze A = gwint wewnętrzny; przyłącze B = gwint zewnętrzny |
43100500 | MBA124 | 25 | 60 | G 1" | G 1" | 73 | 115 | 29 | 43 | 1,04 | Przyłącze A = gwint wewnętrzny; przyłącze B = gwint zewnętrzny |
43100600 | MBA124 | 32 | 100 | G 1¼” | G 1¼” | 75 | 119 | 34 | 48 | 1,28 | Przyłącze A = gwint wewnętrzny; przyłącze B = gwint zewnętrzny |
Instrukcja obsługi i montażu
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi MBA120 |
|
Dane techniczne
Dane techniczne
Maks. ciśnienie statyczne: | PN 32 |
Ciśnienie robocze: | 3,2 MPa |
Moment (przy ciśnieniu znamionowym): | < 4 Nm |
Przeciek: | EN 12266-1: współczynnik przecieku wewnętrznego A, szczelność dla pęcherzyków powietrza; EN 12266-1: współczynnik przecieku zewnętrznego A, szczelność dla pęcherzyków powietrza |
Zasilanie: | 230 ± 10% V AC, 50 Hz |
Pobór mocy: | praca silnika: 3,5 W; rezystor przeciwdziałający skraplaniu: do 5 W |
Sygnał sterujący: | 2-punktowy SPST (pojedynczy przełącznik jednopozycyjny) |
Ochronność obudowy: | IP44 |
Klasa ochronna: | II |
Czas obrotu 90°: | 40 s |
Parametry przełącznika pomocniczego: | 6(1) A 230 V AC |
Moment obrotowy: | 10 Nm |
Media, Woda grzewcza: | zgodna z VDI2035 |
Media, Mieszaniny wodno-glikolowe: | maks. 50 % (przy domieszce powyżej 20% wymagana jest kontrola parametrów pompowania) |
Temperatura medium, maks.: | +90 °C |
Temperatura medium, min.: | 0 °C |
Temperatura otoczenia, maks.: | +50 °C |
Temperatura otoczenia, min.: | 0 °C |
Przyłącza, gwint wewnętrzny (G): | ISO 228/1 |
Przyłącza, gwint zewnętrzny (G): | ISO 228/1 |
Materiał, Korpus zaworu: | Mosiężny CW 617N, niklowany |
Materiał, Końcówka korpusu: | Mosiężny CW 617N, niklowany |
Materiał, Gniazdo: | PTFE |
Materiał, Pierścień O-ring: | FPM |
Materiał, Kula: | Mosiężny CW 617N, chromowana |
Materiał, Podkładka: | PTFE |
Materiał, Trzpień: | Mosiężny CW 614N, chromowana |
Materiał, Pierścień O-ring, trzpień: | HNBR |
Materiał, Uszczelka: | Włókno odporne na wysokie temperatury |
Materiał, Złącze: | Mosiężny CW 617N, niklowany |
Materiał, Nakrętka: | Mosiężny CW 617N, niklowany |
Zgodność z normami
SI 2016 nr 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr 1091
SI 2012 nr 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Dobór
Okablowanie
Do pobrania
Do pobrania
Rodzaj | Podgląd | Pobierz |
Karta techniczna | MBA120 |
|
Instrukcja obsługi | MBA120/MBA130 |
|
Certyfikaty | Deklaracja zgodności — MBA120 (en) |
|
Certyfikaty | Deklaracja zgodności UKCA — MBA120 (en) |
|
Certyfikaty | EAC Certyfikat (RU), MBA120 230V |
|
Certyfikaty | UKRSEPRO Certyfikat (UA), MBA120 |
|
Atesty | Certyfikat PZH (PL), MBA120 |
|
Zdjęcie | MBA121, Gwint wewnętrzny, wysokiej jakosci |
|
Zdjęcie | MBA122, Gwint zewnętrzny, wysokiej jakosci |
|
Zdjęcie | MBA122, Gwint zewnętrzny z przyłączami, wysokiej jakosci |
|
Zdjęcie | MBA124, Gwint wewnętrzny i zewnętrzny, wysokiej jakosci |
|
Rysunek 2D | MBA121 |
|
Rysunek 2D | MBA122 |
|
Rysunek 2D | MBA122 z przyłączami |
|
Rysunek 2D | MBA124 |
|
Rysunek 3D (plik stp) | MBA121, DN20 |
|
Rysunek 3D (plik stp) | MBA121, DN25 |
|
Rysunek 3D (plik stp) | MBA121, DN32 |
|
Rysunek 3D (plik stp) | MBA122, DN20 (43101200) |
|
Rysunek 3D (plik stp) | MBA122, DN20 z przyłączami (43100800) |
|
Rysunek 3D (plik stp) | MBA124, DN20 |
|
Rysunek 3D (plik stp) | MBA124, DN25 |
|
3D drawing (stp file) | MBA124, DN32 |
|
