Motordriven kulventil
MBA120
- Hög flödeskapacitet
- Tät (provning med luftbubblor)
- Kondenshindrande resistor för att förhindra kondens
- Kompakt och enkel att installera
Serien MBA120 är ett sortiment av motordrivna tvåvägs kulventiler med ställdon för användning i värme- och kylsystem. Ventilen är tät (provning med luftbubblor) enligt EN12266-1. Serien MBA120 finns i DN15–32 och levereras med olika typer av anslutningar som passar de flesta behov. Ställdonet är monterat på kulventilen med en styrtapp av metall, som gör det möjligt att montera/demontera ställdonet på ett säkert, enkelt och snabbt sätt.
Produktsortiment

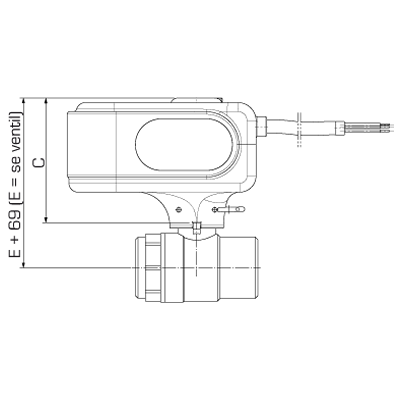

MBA121, Invändig gänga
| Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
| 43100100 | MBA121 | 20 | 45 | G ¾” | G ¾” | 34 | 68 | 25 | 39 | 0,74 | 5354258 |
| 43100200 | MBA121 | 25 | 60 | G 1” | G 1” | 41 | 82 | 29 | 43 | 0,93 | 5354259 |
| 43100300 | MBA121 | 32 | 100 | G 1¼” | G 1¼” | 43 | 86 | 34 | 48 | 1,08 | 5354260 |

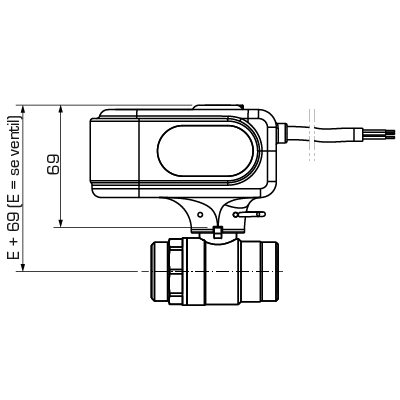

MBA122, Utvändig gänga
| Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
| 43101100 | MBA122 | 15 | 20 | G ¾" | G ¾" | 31 | 62 | 21.5 | 35 | 0,61 | 5494460 |
| 43101200 | MBA122 | 20 | 45 | G 1" | G 1" | 34 | 72 | 25 | 38,5 | 0,72 | 5494461 |
| 43101300 | MBA122 | 25 | 60 | G 1¼" | G 1¼" | 39,5 | 82 | 29 | 42,5 | 0,91 | 5494462 |
| 43101400 | MBA122 | 32 | 100 | G 1½" | G 1½" | 36 | 86 | 34 | 47,5 | 1,10 | 5494463 |

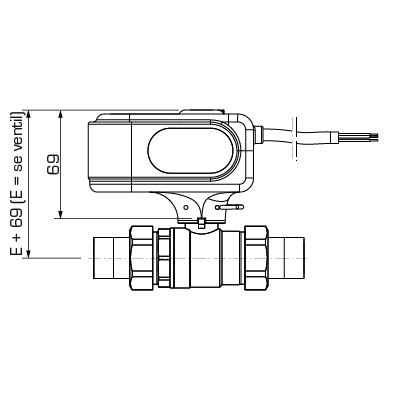

MBA122, Utvändig gänga med koppel
| Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | RSK-nr. |
| 43100700 | MBA122 | 15 | 20 | G ½" | G ½" | 58,5 | 118 | 21,5 | 35 | 0,73 | 5494456 |
| 43100800 | MBA122 | 20 | 45 | G ¾" | G ¾" | 65 | 133,5 | 25 | 38,5 | 0,93 | 5494457 |
| 43100900 | MBA122 | 25 | 60 | G 1" | G 1" | 73 | 149 | 29 | 42,5 | 1,24 | 5494458 |
| 43101000 | MBA122 | 32 | 100 | G 1¼" | G 1¼" | 74 | 158 | 34 | 47,5 | 1,55 | 5494459 |
MBA124, Invändig och utvändig gänga
| Art.nr. | Referens | DN | Kvs | Anslutning A | Anslutning B | C [mm] | D [mm] | E [mm] | F [mm] | Vikt [kg] | Anmärkning | RSK-nr. |
| 43100400 | MBA124 | 20 | 45 | G ¾” | G ¾” | 65 | 99 | 25 | 39 | 0,83 | Anslutning A = invändig gänga; anslutning B = utvändig gänga | 5354261 |
| 43100500 | MBA124 | 25 | 60 | G 1" | G 1" | 73 | 115 | 29 | 43 | 1,04 | Anslutning A = invändig gänga; anslutning B = utvändig gänga | 5354262 |
| 43100600 | MBA124 | 32 | 100 | G 1¼” | G 1¼” | 75 | 119 | 34 | 48 | 1,28 | Anslutning A = invändig gänga; anslutning B = utvändig gänga | 5354263 |
Installationssupport
Dokument
Tekniska data
Tekniska data
| Tryckklass: | PN 32 |
| Driftstryck: | 3,2 MPa |
| Vridmoment (vid nominellt tryck): | < 4 Nm |
| Läckage: | EN 12266-1: internt läckage A, tät (provning med luftbubblor); EN 12266-1: externt läckage A, tät (provning med luftbubblor) |
| Nätspänning: | 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | motordrift: 3,5 W; kondenshindrande resistor: upp till 5 W |
| Styrsignal: | 2-punkt SPST (Singel Pole Single Throw) |
| Kapslingsklass: | IP44 |
| Skyddsklass: | II |
| Gångtid 90°: | 40 s |
| Klassificering extrabrytare: | 6(1) A 230 V AC |
| Vridmoment: | 10 Nm |
| Media, Värmevatten: | enligt VDI2035 |
| Media, Vatten-/glykolblandningar: | max. 50 % (vid mer än 20 % tillsats måste pumpdata kontrolleras) |
| Medietemperatur, max.: | +90 °C |
| Medietemperatur, min.: | 0 °C |
| Omgivningstemperatur, max.: | +50 °C |
| Omgivningstemperatur, min.: | 0 °C |
| Anslutningar, Invändig gänga (G): | ISO 228/1 |
| Anslutningar, Utvändig gänga (G): | ISO 228/1 |
| Material, Ventilhus: | Mässing CW 617N, nickelplätterad |
| Material, Husände: | Mässing CW 617N, nickelplätterad |
| Material, Säte: | PTFE |
| Material, O-ring: | FPM |
| Material, Kula: | Mässing CW 617N, kromplätterad |
| Material, Bricka: | PTFE |
| Material, Axel: | Mässing CW 614N, kromplätterad |
| Material, O-ring, axel: | HNBR |
| Material, Packning: | Värmebeständigt fiber |
| Material, Koppling: | Mässing CW 617N, nickelplätterad |
| Material, Mutter: | Mässing CW 617N, nickelplätterad |
Konformitet
SI 2016 nr. 1105 (UK)
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr. 1091
SI 2012 nr. 3032
