Siłownik
ARA600 2-punktowe
- Cicha i niezawodna praca
- Dostępne z 2-punktowym, 3-punktowym i proporcjonalnym sygnałem sterującym
- Idealne spasowanie siłownika i zaworu ESBE
- Dostępny wyłącznik pomocniczy
Seria ARA600 z sygnałem 2-punktowym nadaje się do obsługi przełączania i współpracuje z zaworami z serii VRG230. W tych zastosowaniach wykorzystywane są tylko skrajne położenia z zakresu roboczego siłownika. Kompaktowy siłownik zaprojektowano do obsługi zaworów obrotowych o rozmiarach DN 15-50, o zakresie roboczym 90°. Serię można z łatwością obsługiwać ręcznie za pomocą wyciąganego pokrętła z przodu pokrywy. Wyłącznik pomocniczy, dostępny w wersji zainstalowanej fabrycznie lub jako zestaw opcjonalny, może być ustawiony w dowolnym położeniu i łatwo konfigurowany.
Gama produktów
Instrukcja obsługi i montażu
Tryb ręczny i automatyczny, ARA600
Jak zainstalować siłownik ARA600 na zaworu 3MG
Jak zainstalować siłownik ARA600 na zaworu VRGxx0
ARA600 na VRG130, przewaga wobec 3MG
Dokumenty
Dane techniczne
Dane techniczne
| Zasilanie: | 230 ± 10% V AC, 50 Hz |
| Pobór mocy: | 5 VA |
| Ochronność obudowy: | IP41 |
| Klasa ochronna: | II |
| Moment obrotowy: | Zobacz tabelę wymiarów |
| Parametry przełącznika pomocniczego: | 6(3) A 250 V AC |
| Masa: | 0,4 kg |
| Temperatura otoczenia, maks.: | +55 °C |
| Temperatura otoczenia, min.: | -5 °C |
Zgodność z normami
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 nr 1091
SI 2012 nr 3032
Okablowanie
Akcesoria i części zamienne
Zestawy przyłączeniowe
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | |
 |
16000500 | ARA803 | ESBE ARA803 — zestaw przyłączeniowy do zaworów ESBE z serii VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. |  |
 |
16000800 | ARA806 | ESBE ARA806 — zestaw przyłączeniowy do zaworów Honeywell Centra Corona z serii V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16000900 | ARA808 | ESBE ARA808 — zestaw przyłączeniowy do zaworów Lovato. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16000600 | ARA805 | ESBE ARA805 — zestaw przyłączeniowy do zaworów Meibes. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16001000 | ARA809 | ESBE ARA809 — zestaw przyłączeniowy do zaworów PAW. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16000700 | ARA807 | ESBE ARA807 — zestaw przyłączeniowy do zaworów Watts. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
 |
16001100 | ARA810 | ESBE ARA810 — zestaw przyłączeniowy do zaworów WITA Minimix, Maximix, H10, H9GG, H9MS | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Zamawiać osobno. | |
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | |
 |
17050600 | ARA902 | ESBE ARA902 Pokrętło ARA600 | |
Opcje
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | |
 |
16200700 | ARA801 | ESBE ARA801 — zestaw wyłącznika pomocniczego ARA600. | |
Do pobrania
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Karta techniczna | ARA600, 2-punktowy |
|
| Instrukcja obsługi | ARA600, 2-punktowy |
|
| Instrukcja obsługi | Wyłącznik pomocniczy |
|
| Certyfikaty | Deklaracja zgodności — ARA600, 2-punktowy (en) |
|
| Certyfikaty | Deklaracja zgodności UKCA — ARA600, 2-punktowy (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego BPD3 — ARA600, 2-punktowy (en) |
|
| Certyfikaty | EAC Certyfikat (RU), ARA600 2-punktowy 230V |
|
| Certyfikaty | UKRSEPRO Certyfikat (UA), ARA600, 2-punktowy |
|
| Zdjęcie | ARA600, wysokiej jakosci |
|
| Zdjęcie | ARA600 wyłącznika pomocniczego, wysokiej jakosci |
|

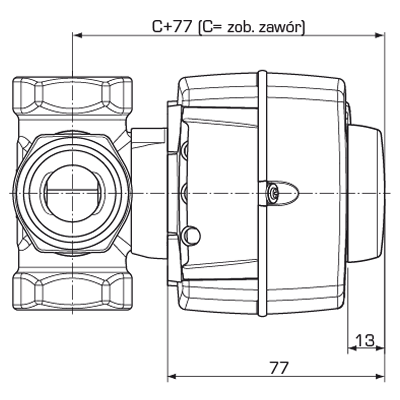

| Rysunek 2D | ARA600 |
|
| Rysunek 3D (plik stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 ARA6x9 z pozycją skali CW |
|
| Rysunek 3D (plik stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 ARA6x9 z pozycją skali CW |
|
| Rysunek 3D (plik stp) | ARA6x1, ARA6x3, ARA6x5, ARA6x7, ARA6x9 ARA6x9 z pozycją skali CCW |
|
| Rysunek 3D (plik stp) | ARA6x2, ARA6x4, ARA6x6, ARA6x8 ARA6x9 z pozycją skali CCW |
|
Powiązane materiały
Powiązane produkty
 |
ARA600 3-punktowe | Seria ARA600 z sygnałem 3-punktowym (otwarty/zamknięty) do obsługi mieszania. | Karta techniczna | Instrukcja obsługi |
 |
VRG230 | Seria VRG230 to 3–drogowe, obrotowe zawory przełączające. | Karta techniczna | Instrukcja obsługi |
 |
MBA130 | Seria MBA130 to 3-drogowe przełączające zawory z siłownikiem | Karta techniczna | Instrukcja obsługi |
 |
HG | Seria HG to 3- lub 4-drogowe zawory regulacyjne do obsługi mieszania i podwójnego mieszania (na obiegach grzewczych). | Karta techniczna | |
 |
90 2-punktowe | Seria 90 z sygnałem 2-punktowym (włączony/wyłączony) do obsługi przełączania. | Karta techniczna | Instrukcja obsługi |
|
ARA600 Proporcjonalne | Seria ARA600 z sygnałem proporcjonalnym (napięcie/natężenie) do obsługi mieszania. | Karta techniczna | Instrukcja obsługi |
 |
VZC, VZD | Serie VZC i VZD to gama kompaktowych zaworów rozdzielających. | Karta techniczna | Instrukcja obsługi |
|
90 Proporcjonalne | Siłowniki proporcjonalne serii 90 o momencie 15 Nm przeznaczone są do układów mieszających, kierujących i regulujących przepływ. | Karta techniczna | Instrukcja obsługi |
 |
VRG230 + ARA600 2-punktowe | Zawory z serii VRG i siłowniki z serii ARA są dostarczane jako zestaw w pojedynczym opakowaniu. |
Zastosowania
Zastosowania
Pompa ciepła z obiegiem grzewczym i ciepłą wodą użytkową przygotowywaną w sposób przepływowy (wysokie przepływy).
Pompa ciepła z obiegiem grzewczym i zbiornikiem ciepłej wody użytkowej (wysokie przepływy).
