Sterownik

CRA120

Regulowany zakres roboczy
Do zaworów do DN 150
Doskonała regulacja

Seria CRA120 to sterowniki stałotemperaturowe do większych systemów i zaworów takich jak 3F. Produkty są idealne do zastosowań, w których wymagana jest stała temperatura wody. Temperaturę ustawia się za pomocą prostego w obsłudze interfejsu z przyciskami i wyświetlaczem. Sterowniki zaprojektowano do obsługi zaworów obrotowych o rozmiarach DN 15-150, o zakresie roboczym 30-180°. Serią można z łatwością sterować ręcznie za pomocą przycisku i dźwigni.

Gama produktów

CRA120

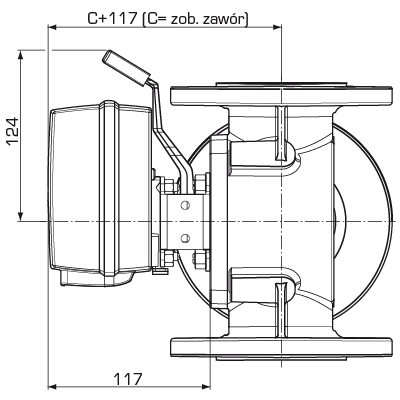

CRA120 side_PL_A-01.png — Wymiary montażowe siłowników serii CRx120 z zaworami mieszającymi ESBE serii MG, G, F, T/TM, H/HG i BIV

CUA911 front_B-01.png — Wymiary montażowe sterownika

Nr art.	Nazwa	Napięcie [V AC]	Zakres temperatur [°C]	Moment obrotowy [Nm]	Zastępuje	Uwaga
12742100	CRA121	230	5-95	15	12700500
12742500	CRA125	230	5-95	15		Transformator z wtyczką brytyjską
12742200	CRA122	24	5-95	15	12700100

Instrukcja obsługi i montażu

Jak zamontować ESBE Sterownik na zaworu ESBE (en)

Przykładowe instalacje

Dokumenty

Nazwa
Instrukcja obsługi CRA120

Dane techniczne

Ochronność obudowy:	Moduł siłownika: IP54; Sterownik: IP54
Klasa ochronna:	II
Zasilanie:	24 ± 10% V AC, 50/60 Hz; 230 ± 10% V AC, 50 Hz
Pobór mocy:	24VAC: 3 VA; 230VAC: 10 VA
Moment obrotowy:	15 Nm
Czas obrotu przy maksymalnej prędkości:	120 s
Masa:	0,9 kg
Temperatura otoczenia, maks.:	+55 °C
Temperatura otoczenia, min.:	-5 °C
Czujnik na rurę zasilającą:	Od +5 do +95 °C

Zgodność z normami

SI 2016 nr 1101
SI 2016 nr 1091
SI 2012 nr 3032

Okablowanie

Zapoznaj się z instrukcją montażu

Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art.	Nazwa	Oznaczenie	Uwaga	Arkusz danych	Instrukcja obsługi
16053300	VRG801	ESBE VRG801 — zestaw przyłączeniowy do zaworów ESBE z serii VRG, VRH, VRB, VRS, VRP.	Serie 90, CRA120, CRC120. Zamawiać osobno.
16051300	900	ESBE 900 — zestaw przyłączeniowy do zaworów ESBE z serii MG, G, F, BIV, T, TM, H, HG.	Serie 90, CRA120, CRC120. W zestawie z siłownikiem lub sterownikiem.
16053900	900C	ESBE 900C — Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50).	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16051700	900CK	ESBE 900CK — zestaw przyłączeniowy do zaworów Honeywell Centra Kompakt DRK/ZRK.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16053600	900F	ESBE 900F — zestaw przyłączeniowy do zaworów Meibes/Oventrop/Watts/BRV.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16052600	900L	ESBE 900L — zestaw przyłączeniowy do zaworów Schneider Electric TRV/TAC-TRV.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16052500	900K	ESBE 900K — zestaw przyłączeniowy do zaworów Siemens VBG31, VBI31, VBF21, VCI31.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16051400	900A	ESBE 900A — zestaw przyłączeniowy do zaworów TA VTR.	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.
16051500	900B	ESBE 900B — zestaw przyłączeniowy do zaworów Viesmann DN 20-25	Serie 90, CRA120, CRC120, 90C. Zamawiać osobno. Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji.

Części zamienne

Nr art.	Nazwa	Oznaczenie	Uwaga	Arkusz danych	Instrukcja obsługi
17053100	CRA911	ESBE CRA911 Czujnik na rurę zasilającą, 5m kabel
17053300	CRA912	ESBE CRA912 Adapter napięcia, 230 V—24 V

Do pobrania

Karta techniczna Instrukcja obsługi Certyfikaty Zdjęcie Rysunek 2D Rysunek 3D (plik stp)

Rodzaj	Podgląd	Pobierz
Karta techniczna	CRA120
Instrukcja obsługi	CRA120
Certyfikaty	Deklaracja zgodności — CRA120 (en)
Certyfikaty	Deklaracja zgodności UKCA — CRA120 (en)
Certyfikaty	Deklaracja produktu budowlanego BPD3 — CRA120 (en)
Certyfikaty	EAC Certyfikat, CRA120
Certyfikaty	UKRSEPRO Certyfikat (UA), CRA120
Zdjęcie	CRA120, wysokiej jakosci
Rysunek 2D	CRA120
Rysunek 3D (plik stp)	CRA120 Sterownik
