Zawór kulowy z napędem elektrycznym
MBA130
- Zawsze szczelne, nie przepuszczają pęcherzyków powietrza
- Wyposażenie obejmuje wyłącznik pomocniczy
- Rezystor przeciwdziałający skraplaniu zabezpieczający przed skroplinami
- Elastyczność i łatwość montażu
Seria MBA130 to gama 3-drogowych zaworów kulowych z napędem elektrycznym do stosowania w systemach grzewczych i chłodniczych. Zawór jest szczelny zgodnie z normą EN 12266-1. Seria MBA130 dostępna jest w wymiarach DN 20-25 i z różnymi rodzajami przyłączy odpowiadających większości potrzeb. Siłownik jest zamontowany na zaworze kulowym za pomocą metalowego sworznia, dzięki czemu możliwy jest bezpieczny, prosty i szybki montaż/demontaż siłownika.
Gama produktów
MBA132, Gwint zewnętrzny
![MBA132.png](/storage/522C78613F7D68AF7EF1A5F08D5AA78EEEAB0834A1D6B8D553754AF7BC1EE22B/b505b22665ae4302b87ba0fb2e69cf78/160-160-0-png.Png/media/8f3f7287cee24417bd7ce527e6bed04a/MBA132.png)
![MBA132 valve_front_A-01.png](/storage/29CC08FE27CF6A8BB93649B7500D2D96A97B0170C37143BC963F559EB7EBD70C/34b0b2a9b60b4bf591913b8f6eacf9dd/160-160-0-png.Png/media/d35957a6051743cb9a788bc304864441/MBA132%20valve_front_A-01.png)
![MBA132 valve_side_A-01.png](/storage/8C7F4C3E51FA2B1440A3219BD0EEA4C0F7AB7B18244F9A9DA97BFC2358281CA2/d106be9177b443d1bd138c0aab84c35d/160-160-0-png.Png/media/52e63a7c187240b2a541929d3e38590a/MBA132%20valve_side_A-01.png)

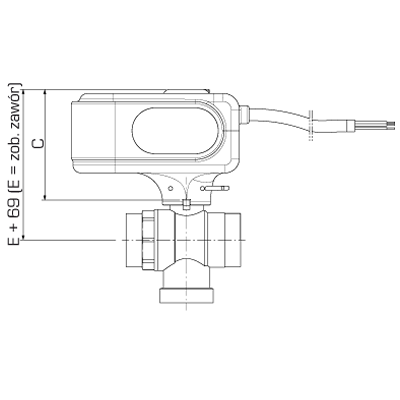

![MBA132_front_PL_A-01.png](/storage/A7B213DCB5437947BE122F0D8A9125FC217471361C4A29325763AB679E9811E5/962b819aef7d4771b3de686a4d77287c/160-160-0-png.Png/media/4532f4b5d7ac4dfb87684bcebde74962/MBA132_front_PL_A-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | Przyłącze C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg] |
43102500 | MBA132 | 20 | 9,6 | G 1" | G 1" | G 1" | 72 | 25 | 39 | 39 | 34 | 0,76 |
43102600 | MBA132 | 25 | 11,3 | G 1¼” | G 1¼” | G 1¼” | 82 | 29 | 43 | 42 | 40 | 0,99 |
MBA132, Gwint zewnętrzny z przyłączami
![MBA132_With adapters.png](/storage/634AFDF8E1B761A67EA78398A577156E2B9325D0D07918607E3960C59786255A/b5e649148a024e23ab06ac7de3e401c6/160-160-0-png.Png/media/105ab5b067ae42e48cc5c4308d294d3b/MBA132_With%20adapters.png)
![MBA132_valve adapter_front-01.png](/storage/1B14897C2CF54459F8842E95A5B4761978A381AC988829E9AF7994003E51903E/0cb1b439b46e4bc1958d19388265e490/160-160-0-png.Png/media/04b2bdff22914b79a436eccb54c82a7a/MBA132_valve%20adapter_front-01.png)
![MBA132_valve adapter_side-01.png](/storage/8F0C28241B4BA95F4C25EEFB37A82DDF59E5F6ABE57698D72E3FE06455E04AFF/c4e6827e49524dcb8863fada855e3fd6/160-160-0-png.Png/media/bc745391e36d41b28df95e4c7c7210b0/MBA132_valve%20adapter_side-01.png)

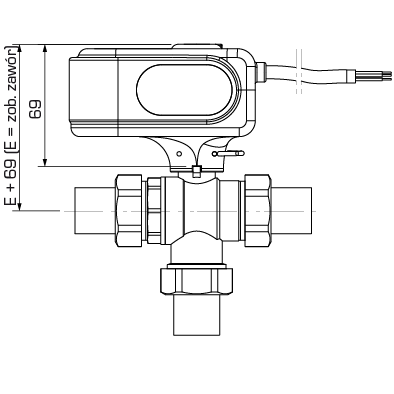

![MBA132 adapter_front_PL-01.png](/storage/93D04E34A040B62D58C26093809FDF4BACB206701BE823D56E1195C29F7AF3F7/9694179d1e7044ee8b1f226509f60261/160-160-0-png.Png/media/94ab19899b794c6bbdea117a59f7c878/MBA132%20adapter_front_PL-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | Przyłącze C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg] |
43102700 | MBA132 | 20 | 9,6 | G ¾" | G ¾" | G ¾" | 134 | 25 | 38,5 | 70 | 65 | 1,07 |
43102800 | MBA132 | 25 | 11,3 | G 1" | G 1" | G 1" | 149 | 29 | 42,5 | 75,5 | 73 | 1,46 |
MBA135, Gwint wewnętrzny, gwint wewnętrzny i zewnętrzny
![MBA135.png](/storage/ED9942F67B76188B128F584AD082E4160048ABEAFCE6E1281390CEC41C192A46/d329b215af704db0a2c9b0659ec8a4d4/160-160-0-png.Png/media/2ebc34528db6402f9c6b7bfeaeea9d95/MBA135.png)
![MBA135 valve_front_A-01.png](/storage/A25523DDA12BF8A616715C7EA4E4C0FA292E1B941BB2D02E9732329EF69A0EDC/f0ac3d65f4234896a6e6146484355e5e/160-160-0-png.Png/media/8fea9e5b16444ec495843790fb73092d/MBA135%20valve_front_A-01.png)
![MBA135 valve_side_A-01.png](/storage/48ECA45D81436EA1E165DBDF4F1EFFA4409A885DB52A0F6650422333217D3519/c82708e01b804c42981755d60b715309/160-160-0-png.Png/media/d292b2d013fe4b66834d5fafe640f527/MBA135%20valve_side_A-01.png)

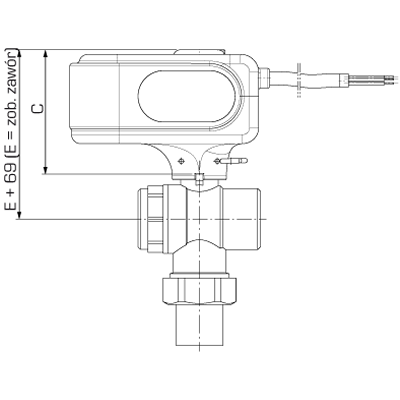

![MBA135_front_PL_A-01.png](/storage/177BA5D189CE08320FCCAF4201AFB9E327833949EBA420109EE049104F7DC776/d68e177147c94c35941bb12ad5a2e51f/160-160-0-png.Png/media/bb43af98d1ea4b3cbd7cbffee037ecbb/MBA135_front_PL_A-01.png)
Nr art. | Nazwa | DN | Kvs | Przyłącze A | Przyłącze B | Przyłącze C | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg] | Uwaga |
43102100 | MBA135 | 20 | 9,6 | G ¾” | G ¾” | G ¾” | 68 | 25 | 39 | 70 | 34 | 0,87 | Przyłącze A, B = gwint wewnętrzny; przyłącze C = gwint zewnętrzny |
43102200 | MBA135 | 25 | 11,3 | G 1” | G 1” | G 1” | 81 | 29 | 43 | 76 | 41 | 1,14 | Przyłącze A, B = gwint wewnętrzny; przyłącze C = gwint zewnętrzny |
Instrukcja obsługi i montażu
Przykładowe instalacje
![Przykładowe instalacje](/storage/1434F7032766E5F66755CAE448C376A55452335C7A55CB7529CA8AA959ED6CEF/750f2293002748d89948e390cd4f0087/png/media/78214b5697934eb6bed7dfa6c86182a7/VZA_VZB-01.png)
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi MBA130 |
|
Dane techniczne
Dane techniczne
Maks. ciśnienie statyczne: | PN 32 |
Ciśnienie robocze: | 3,2 MPa |
Moment (przy ciśnieniu znamionowym): | < 4 Nm |
Przeciek: | EN 12266-1: współczynnik przecieku wewnętrznego B, szczelność dla pęcherzyków powietrza; EN 12266-1: współczynnik przecieku zewnętrznego A, szczelność dla pęcherzyków powietrza |
Zasilanie: | 230 ± 10% V AC, 50 Hz |
Pobór mocy: | praca silnika: 3,5 W; rezystor przeciwdziałający skraplaniu: do 5 W |
Sygnał sterujący: | 2-punktowy SPST (pojedynczy przełącznik jednopozycyjny) |
Ochronność obudowy: | IP44 |
Klasa ochronna: | II |
Czas obrotu 90°: | 40 s |
Parametry przełącznika pomocniczego: | 6(1) A 230 V AC |
Moment obrotowy: | 10 Nm |
Media, Woda grzewcza: | zgodna z VDI2035 |
Media, Mieszaniny wodno-glikolowe: | maks. 50 % (przy domieszce powyżej 20% wymagana jest kontrola parametrów pompowania) |
Temperatura medium, maks.: | +90 °C |
Temperatura medium, min.: | 0 °C |
Temperatura otoczenia, maks.: | +50 °C |
Temperatura otoczenia, min.: | 0 °C |
Przyłącza, gwint wewnętrzny (G): | ISO 228/1 |
Przyłącza, gwint zewnętrzny (G): | ISO 228/1 |
Materiał, Korpus zaworu: | Mosiężny CW 617N, niklowany |
Materiał, Końcówka korpusu: | Mosiężny CW 617N, niklowany |
Materiał, Gniazdo: | PTFE |
Materiał, Pierścień O-ring: | FPM |
Materiał, Kula: | Mosiężny CW 617N, chromowana |
Materiał, Podkładka: | PTFE |
Materiał, Trzpień: | Mosiężny CW 614N, chromowana |
Materiał, Pierścień O-ring, trzpień: | HNBR |
Materiał, Uszczelka: | Włókno odporne na wysokie temperatury |
Materiał, Złącze: | Mosiężny CW 617N, niklowany |
Materiał, Nakrętka: | Mosiężny CW 617N, niklowany |
Zgodność z normami
SI 2016 nr 1105 (UK)
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr 1091
SI 2012 nr 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
